1.BNC 視頻接口保護
2.DVI 接口保護
3.TV side panel

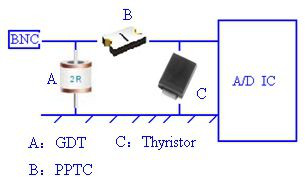

一. BNC 視頻接口防雷保護
共模二極保護 (指視頻同軸電纜離高壓線或易受直擊雷傳導介質距離在 50 米內的設備保護）
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESD robustness (IEC61000-4-2) |
備注 |
|
2R075L |
Dip |
5.5*6.0 |
0.8PF |
2.5KA /8/20US |
直插氣體放電管GDT 注 ：A 貼片氣體放電管GDT 注 ：A 自恢復保險絲 放電管
|
|
GDT/SMD1812-091 |
4532/1812 |
4.5*3.2 |
0.6PF |
2KA /8/20US |
|
|
SMD1206－010 |
3016/1206 |
3.0*1.6 |
100mA |
80A |
|
|
INT.P0800SB-L |
SMB |
4.5*3.2 |
30PF |
80A |
1.GDT 為音特的陶瓷氣體放電管，做共模保護，保證前端的瞬間高壓的保護作用，它能將高浪涌電壓處理到 90V 左右，這樣有利于第二次處理。
選插件：2RX090L-8,它具有 P 秒級動作速度，動作電壓：72V~108V，級間電容為小于 1PF（1MHZ 下）選貼片：SMD1812-091，它具有 P 秒級動作速度，動作電壓：63V~117V，級間電容為小于 1PF（1MHZ 下）
2.PPTC 是指音特電子提供的自恢復保險絲，它能有效防止雷擊產生的感應電流或者因接口接插過程產生的電流異常，對后端進行隔離保護，電流異常結束后，自恢復保險絲將恢復正常工作。其重要一點，它可以協同第一級氣放電管與第二級 TVS 的動作時間，也稱為：耦合保護一般情況選型為：SMD1206-012L（60V 125mA Case:1206 貼片），它內阻范圍為：1.5~3.6Ω，若有特殊的視頻驅動芯片，則要考慮內阻的影響。
3.Thristor 為細保護，它將前級尚未處理的浪涌完成二次處理，讓殘留的浪涌電壓足夠小，以致于保護視頻解碼等相關電路。
器件選擇：INT.P0080SB-L 低殘壓型。

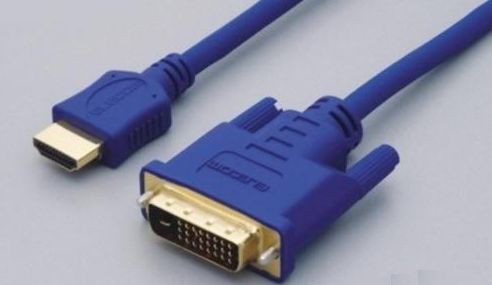

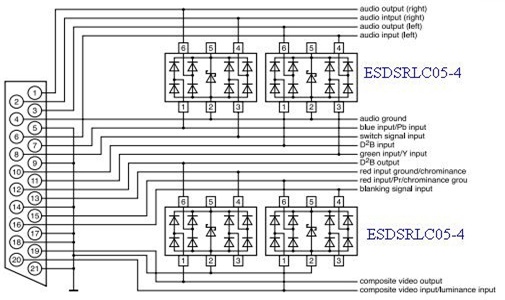

二 . DVI 接口保護
我們提供ESD保護器件，分立和集成式的，在通常視頻產品設備上，很容易Layout給DVI 接口的保護。如：YC輸入，YPbPr，音頻L / R，RGB等，對于A / V接口，我們推薦綜合解決方案ESDSRLC05-4 或 ESD0524P 。
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESDrobustness (IEC61000-4-2) |
備注 |
|
ESDSRVLC05-4 |
SOT-23-6L |
2.92*2.82*0.4 |
0.35PF |
C：+12KV A：+17KV |
LC低電容
|
|
ESD0524P |
DNF-10-2.5 -10 |
2.5*1.0*0.6 |
0.35PF |
C：+10KV A：+15KV |
|

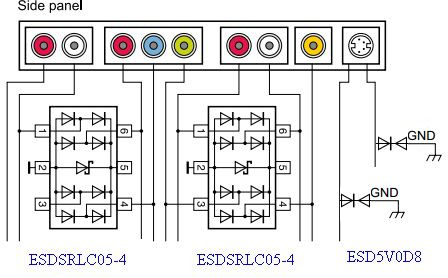

三 . TV side panel
對于設計VGA輸入接口PC的視頻輸出，DVD、機頂盒等視頻設備，這些集成式器件結合ESD保護和同步信號緩沖特點，我們的推薦的ESDSRLC05-4或ESD5V0D8。
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESDrobustness (IEC61000-4-2) |
備注 |
|
ESDSRVLC05-4 |
SOT-23-6L |
2.92*2.82*0.4 |
0.35 PF |
C：+12KV A：+17KV |
LC低電容 |
|
ESD5V0D8 |
SOD－882 |
1.0*0.6*0.5 |
0.35PF |
C：+10KV A：+10KV |
|
