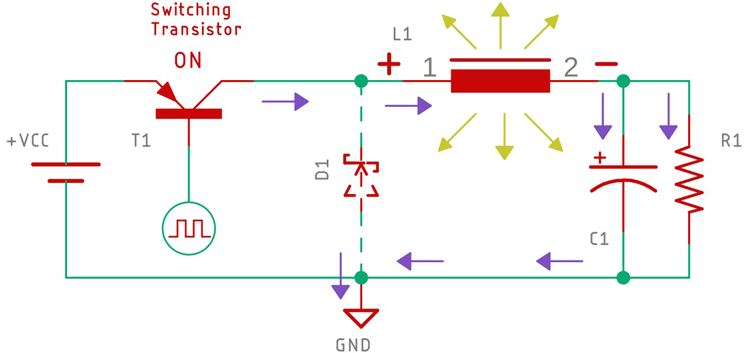

在 Buck 電路中，選擇電感需要考慮以下多個方面：

• 電感值：根據 Buck 電路的工作原理和公式

• 來計算所需電感值。其中是Vin輸入電壓，是Vout輸出電壓，是fsw開關頻率，是∇IL允許的電感電流紋波。一般來說，較大的電感值可使輸出電壓紋波更小，但會增加電感體積和成本，還可能降低動態響應速度；電感值過小，則無法有效濾除紋波，導致輸出電壓不穩定。

• 額定電流與飽和電流：額定電流要大于電路中的最大持續工作電流，以確保電感在正常工作時不會因過熱等問題而損壞。飽和電流是電感能承受而電感值不發生明顯下降的最大直流電流，電路中的峰值電流不能超過電感的飽和電流，否則電感性能會惡化，一般要求飽和電流至少是電路最大電流的 1.5 倍到 2 倍。
• 品質因數（Q 值）：Q 值越高，電感的損耗越小，效率越高。在高頻 Buck 電路中，高 Q 值電感可以減少能量損耗，提高電路效率，但高 Q 值的電感通常成本也較高。
• 直流電阻（DCR）：DCR 會導致電感在通過電流時產生功率損耗，DCR 越小，損耗越小，效率越高，在大電流 Buck 電路中，應選擇 DCR 小的電感，以降低發熱和能量損耗1。
• 自諧頻率（SRF）：Buck 電路的工作頻率應遠低于電感的自諧頻率，以保證電感在工作時呈現電感特性，而不是電容特性。

• 物理特性



  • 尺寸與封裝：根據電路板的空間大小，選擇合適尺寸和封裝形式的電感。常見的有貼片電感和插件電感，貼片電感占用空間小，適合高密度電路板；插件電感則在一些對散熱要求較高或需要較大電感值的場合使用。
  • 磁芯材料：鐵氧體磁芯適用于高頻應用，具有低損耗、高磁導率等特點；鐵粉芯能承受較大的直流偏置電流，在功率電感中應用較多；空氣芯電感線性度好、無磁芯損耗，常用于高頻射頻電路或?qū)﹄姼兄捣€(wěn)定性要求高的場合。
  • 電氣強度與耐壓：確保電感的耐壓值高于電路中的最高工作電壓，以防止發生擊穿等故障，對于輸入電壓較高或有電壓尖峰的 Buck 電路，這一點尤為重要。

  其他因素



  • 成本與供應商：在滿足電路性能要求的前提下，考慮電感的成本和品牌廠商的信譽、供貨能力等。選擇具有良好信譽和穩定供貨的供應商，以保證產品質量和后續生產的順利進行。
  • 溫度特性：如果 Buck 電路工作環境溫度變化較大，要選擇溫度系數合適的電感，以確保在不同溫度下電感性能的穩定性。
