USB2.0接口保護方案

USB2.0 端口常用于提供電源，并經常為外設以及便攜電子產品充電。

根據 USB2.0 標準，USB 的電源應當在 4.75V 至 5.25V 之間，提供至少為 0.5A 的連續電流。

USB2.0典型的故障包：感應式尖峰電壓、連接到高電壓充電器上（用戶操作失誤）、連接到供電質量遭受污染的電源。

感應發生的電壓尖峰值可以超過 8V ，并損壞未采取保護措施的外設。尖峰電壓現象發生在電源總線上存在一定的電感且電流發生了快速變化的情況下。

電流的快速改變可能來自于外設熱插拔、內部系統關機、或其它內部供電波動現象。

簡而言之，USB 設備可能承受超過 5V 的電壓，應當針對這種情況采取保護措施。

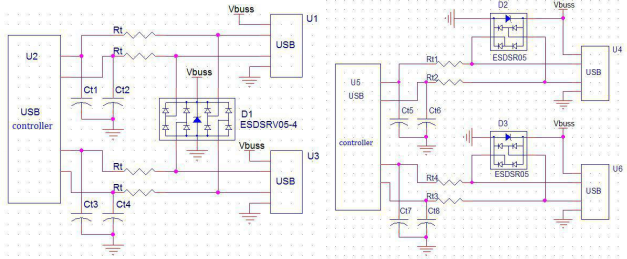

推薦使用的器件：
ESDSRV05-4，ESDSR05 等

附件：音特電子USB2.0接口電路保護方案

關注公眾號：音特電子，輕松了解。

關鍵詞：USB2.0保護方案、ESDSRV05-4、ESDSR05。

USB3.0接口電路保護方案

USB3.0

—— 也被認為是 Super Speed USB；

——為那些與 PC 或音頻/高頻設備相連接的各種設備提供了一個標準接口。

新的 USB 3.0在保持與 USB 2.0的兼容性的同時，還提供了下面的幾項增強功能：

● 極大提高了帶寬——高達5Gbps 全雙工（USB2.0則為480Mbps 半雙工）；
● 實現了更好的電源管理；
● 能夠使主機為器件提供更多的功率，從而實現 USB——充電電池、LED 照明和迷你風扇等應用；
● 能夠使主機更快地識別器件；

● 新的協議使得數據處理的效率更高。

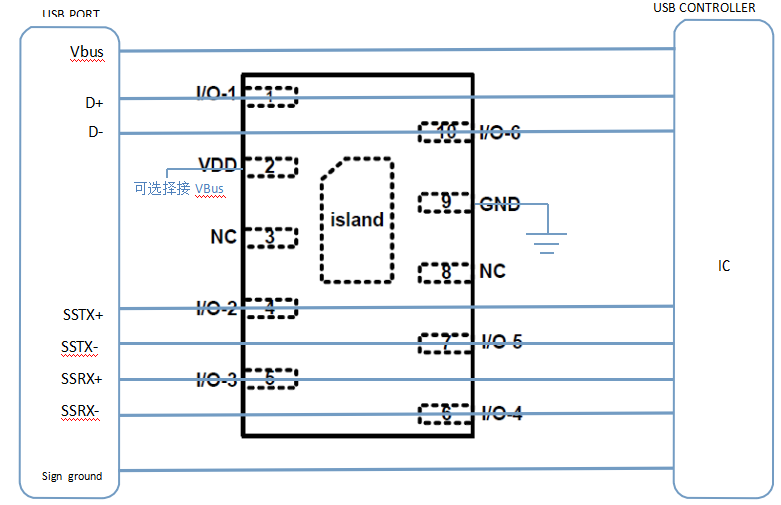

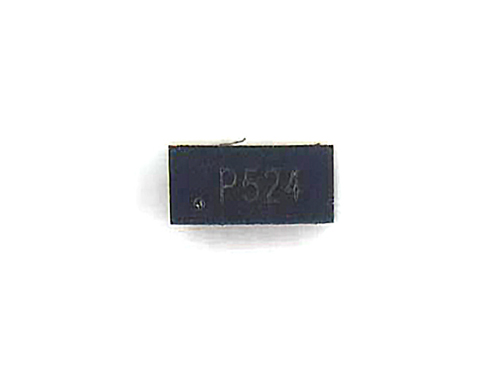

針對USB3.0 /5G速率的要求，音特電子YINT設計并生產的ESD0524P， DFN-10-2.5x1.0x0.6-0.5 封裝，電容量在0.6PF，超小空間特性,可以滿足4路線保護。

音特ESD0524P符合下述標準：

標準	值
IEC 61000-4-2 (ESD)	±15kV (air),±12kV (contact)
IEC 61000-4-5 (Lightning)	5A (8/20μs)
IEC 61000-4-4 (EFT)	40A (5/50ns)
Operating Temperature	- 55 to +125 °C
Storage Temperature	- 55 to +150 °C

附件：音特電子USB3.0接口電路保護方案

關注公眾號：音特電子，輕松了解。

關鍵詞：USB3.0接口保護、ESD0524P。

HDMI接口電路保護方案

對于HDMI 1.3 ，僅有0.3PF 的超低電容靜電保護設備

HDMI 簡介：

高分辨率多媒體接口（HDMI）是一種無壓縮的全數字音頻/視頻接口。它為視頻/音頻源設備與接收設備間提供了高速接口，如連接DVD機和數字顯示器?，F(xiàn)在的HDMI硅片的數字信號傳輸速度可達到10.2Gbps。電路制造商持續不斷地縮小它們的器件中的晶體管、互連和絕緣層的最小尺寸，從而使高速器件的結構更小，最終導致器件在較低的能級也更易于因擊穿效應而損壞。

HDMI接口即是一種易受瞬間破壞的外接端口，用于連接用戶端或帶電電纜。HDMI接口的內部ESD保護不足以使圖像芯片免受破壞。為了確保該端口的性能，消費電子制造商們需要加強HDMI端口的ESD性能，即如何在滿足 HDMI兼容性測試規范(CTS)的信號完整性和阻抗要求的同時，根據全球認同的ESD標準IEC61000-4-2硬化HDMI端口。

ESD靜電保護簡介：

ESD 是代表英文ElectroStatic Discharge 即"靜電放電"的意思。ESD 是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱（火花）效應（如靜電引起的著火與爆炸）及和電磁效應（如電磁干擾）等的學科。在高速接口電路設計中，對靜電放電的電磁場效應如電磁干擾（EMI）及電磁兼容性（EMC）問題越來越重視。這種突然放電可能是由于直接接觸或靜電場的產生而引起的。盡管ESD 對人體的傷害并不多見，但對敏感電子器件卻是致命的。HDMI 圖像芯片采用幾何尺寸非常小的硅片制造，對ESD非常敏感。大多數這類圖像芯片內部均集成了ESD 保護；但是，這種措施僅能提供受控制造環境中的保護[1]。在現實世界中，用戶經常接觸像HDMI 這類接口，因此會引起ESD。

IEC61000-4-2 標準中定義了各種破壞程度。當人在地毯上行走時，累積電壓15KV 是很常見的。ESD 容易損壞甚至摧毀內部集成電路。

ESD0524P for HDMI

IEC61000-4-2 標準參考人體模型(HBM)，效仿人體的各種ESD現象。IEC61000-4-2 分為四種測試程度，消費電子一般根據IEC61000-4-2 規范的第四級測試：8KV 接觸和15KV空氣。盡管ESD 脈沖持續時間短，其電壓和電流幅度足以破壞敏感的IC。該標準相關的波形如下圖：

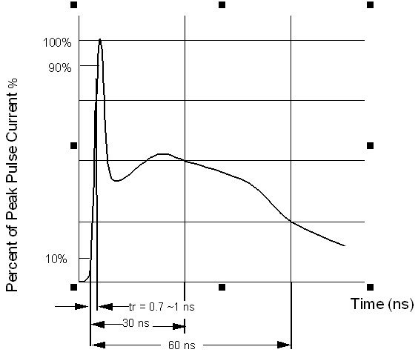

Figure 1 ESD pulse waveform according to IEC 61000-4-2

3 . HDMI的ESD保護要求

— 非常高的二極管開關速度(納秒級)和超低線電容(<1pF)可以確保信號完整性；
— 經受若干次ESD靜電沖擊之后，ESD靜電保護性能沒有退化；
— 即使經過幾百次ESD靜電放電之后，泄漏保持為低；
— 以小的占位面積實現最高的集成度；
— PCB 層面的RF 布線優化封裝；
— 完全符合HDMI 1.3 規范要求；

ESD0524P for HDMI：

可以直接使用于2對100歐的差分阻抗信號線，無論它的板式，層數，厚度以及電路板的材質 ，對于促進高速快效電路設計，ESD0524P 這種小型無鉛且只有0.5mm間矩封裝非常適合于流線布局，這種緊密間矩的封裝設計 可以幫助減小布線的不連續性及增加共模噪聲抑制。

對于流線型高速信號線設計 和滿足信號線阻抗要求，ESD0524P的特殊設計 提供了ESD 的4線保護要求，符合IEC61000-4-2 ESD標準（±8KV CONTACT ESD 和 ±15KV Air ESD） , 同時提供卓越的嵌位電壓特性，減少HDMI芯片的過壓應力，提高HDMI 整體系統的可靠性！

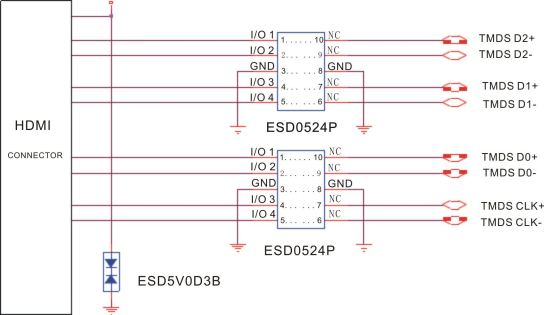

Figure 2 Flow-through layout of YINT‘S ESD0524P for HDMI Applications

測試結果和建議：

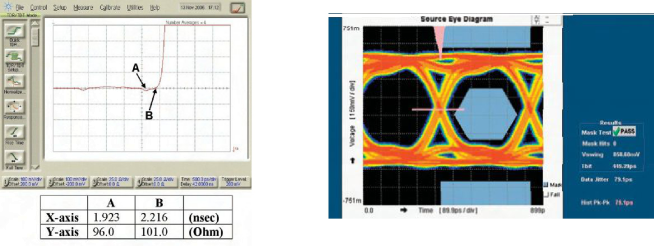

這種低電容，低嵌位電壓，和低操作電壓，再加上它的獨特封裝設計 ，使它成為一個卓越的HDMI應用保護裝置，ESD0524P’S TDR and eye pattern performance Figure 3 、Figure 4
respectively, show the TDR results on 4-layer and 2-layer HDMI evaluation boards. Both results show that the TDR has met, and is well within, the HDMI CTS requirement (100 Ohm ± 15% for differential impedance).

ESD0524P for:

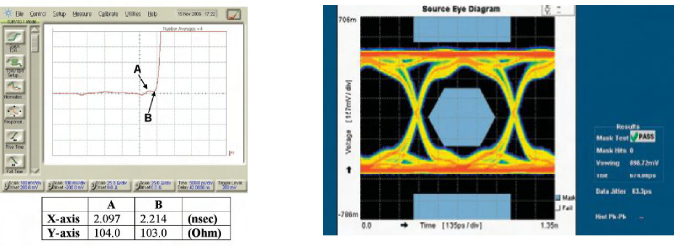

Figure 3: ESD0524P 4-Layer HDMI TDR Result Figure 5: ESD0524P HDMI Eye Pattern Result
(1.48Gbps)

Figure 4: ESD0524P 2-Layer HDMI TDR Result Figure 6: ESD0524P HDMI Eye Pattern Result
(2.25Gbps)

關注微信公眾號：音特電子了解更多電路保護元器件信息

音特研發組:www.www.ztby8.com

IEEE 1394接口的電路保護

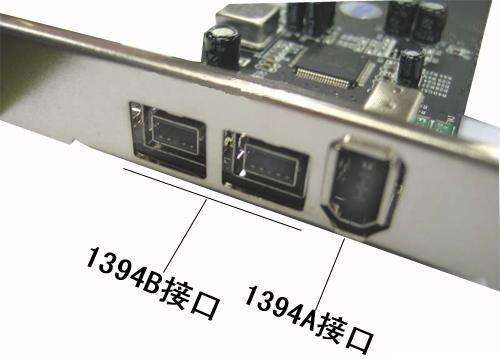

IEEE1394接口是蘋果公司開發的串行標準，俗稱火線接口（firewire）。

同USB一樣，IEEE1394也支持外設熱插拔，可為外設提供電源，省去了外設自帶的電源，能連接多個不同設備，支持同步數據傳輸。

廣泛應用于局域多媒體互連，如PC，攝像機，錄像機，打印機，掃描儀等的互連。

IEEE1394規定的電纜是6芯線，電纜外層有一層總屏蔽，其中有兩對屏蔽雙絞線，一對用于傳送數據，另一對用于傳送時鐘信號。一對電源線,為總線上處于等待方式的設備供電，或者直接給低功耗外圍設備供電。

掌上設備使用的更軟的線，去掉了電源線，使用4芯接口。

IEEE 1394使用低電壓差分信號系統（工作電壓介于1.20V至2.00V之間），最大數據傳輸率為400 Mbps（1394a）至1,600 Mbps（1394b）。到達該數據傳輸率范圍時，應最小化抑制器的電容量。

需避免受到 ESD 影響的信號線路包括：TPA+、TPA-、TPB+和TPB-。

同時也需要防止30VDC電源總線受到ESD和過電流的危害。
