通過無線信號傳輸數字鑰匙信息，無需物理接觸即可實現開鎖和閉鎖操作；通過數據線將數字鑰匙信息傳輸?shù)狡嚳刂葡到y(tǒng)中，實現開鎖和閉鎖操作

數字鑰匙接口類型：

Type-A接口 采用傳統的物理連接方式，支持近距離無線通信協議

Type-B接口  采用藍牙技術進行無線通信，支持遠程無線通信協議

Type-C接口 采用近場通信技術，支持雙向無線通信協議

汽車數字鑰匙方案，NFC+BLE+UWB等技術

數字鑰匙信號內容，包括鑰匙ID、加密算法、加密密鑰等安全信息，以及車輛控制指令等。接收信號包含：LNA/自動增益控制（AGC）/抗混疊濾波器（AAF）/混頻器/模數轉換ADC，發射信號包含：PA增益控制/混頻器/模數轉換ADC

數字鑰匙信號格式，采用特定的數據格式和通信協議，以確保數字鑰匙信號的準確性和安全性

二.  電磁兼容性問題

電磁干擾源

內部干擾源，汽車內部電子元件和系統在工作時會產生電磁噪聲，如點火系統、發電機、雨刷器等

外部干擾源，來自汽車外部的電磁噪聲，如雷電、無線電廣播、高壓線等

輻射RE傳播，電磁干擾通過空間輻射傳播，影響汽車周圍的其他電子設備

傳導CE傳播，電磁干擾通過導電物體傳播，影響汽車內部的電子元件和系統

信號干擾：電磁干擾可能導致數字鑰匙信號接收不穩定，影響解鎖和啟動汽車

安全風險：電磁干擾可能導致汽車安全系統誤動作，如車門誤鎖或安全氣囊誤觸發等

三. 電磁兼容性保護措施

電磁屏蔽，通過金屬材料對電磁波的反射和吸收作用，有效隔離電磁干擾，保護汽車數字鑰匙接口免受電磁干擾的影響

電纜屏蔽，對連接數字鑰匙的電纜進行屏蔽處理，以減少電磁輻射和信號干擾，提高信號傳輸?shù)姆€(wěn)定性和可靠性

濾波技術：電源濾波是在電源線路上加裝濾波器，濾除電源中的電磁噪聲，減少對數字鑰匙接口的干擾

信號濾波，對數字鑰匙接口的信號進行濾波處理，濾除信號中的噪聲和干擾，提高信號的純凈度和穩定性

接地技術：安全接地與信號接地；將汽車數字鑰匙接口的外殼與大地連接，確保操作人員安全和設備穩定運行，只有在充電過程可以實現；信號接地是指為數字鑰匙接口的信號提供一個穩定的參考點，提高信號傳輸?shù)臏蚀_性和穩定性，指的GND或外殼

四. 保護電路設計

電源濾波電路；電源濾波，電源濾波電路是保護電路設計中的重要組成部分，用于濾除電源線上的噪聲和干擾，確保數字鑰匙接口的穩定工作

實施常用的元器件，電源濾波電路通常由電容器、電感器和電阻器組成，通過吸收和反射噪聲和干擾，降低電源線上的電磁噪聲水平，從而減少對數字鑰匙接口的干擾

TVS 瞬態抑制二極管,瞬態電壓抑制器是一種用于吸收瞬態高電壓的元件，能夠保護數字鑰匙接口免受瞬態電壓的沖擊和損壞,產品的特點,瞬態電壓抑制器能夠在瞬態電壓出現時快速響應，吸收多余的能量，并將電壓限制在安全范圍內。這對于保護數字鑰匙接口中的敏感元件非常重要，能夠防止因瞬態電壓引起的損壞或性能下降

電容放電電路,電容放電電路用于在電源關閉時將存儲在電容器中的電荷迅速泄放掉，以避免對數字鑰匙接口造成潛在的損壞或干擾;工作基本原理,電容放電電路通常由一個或多個大容量電容器和一個放電電阻組成。當電源關閉時，電容器中的電荷通過放電電阻迅速泄放掉，從而避免在電源關閉時產生潛在的干擾或損壞。這種電路設計對于提高數字鑰匙接口的穩定性和可靠性非常關鍵

五. 實際應用案例

汽車數字鑰匙電磁兼容性解決方案,方案概述,UWB(Ultra Wide Band) 技術，汽車數字鑰匙的電磁兼容性解決方案主要通過優化硬件和軟件設計，提高數字鑰匙的抗干擾能力和穩定性

技術細節,UWB厘米級定位技術，采用特殊的信號處理算法，對數字鑰匙的信號進行濾波和去噪，以減少外部電磁干擾的影響。同時，加強了數字鑰匙與車輛之間的通信協議，確保信號傳輸?shù)臏蚀_性和安全性

實施效果,經過該方案的實施，數字鑰匙的電磁兼容性得到了顯著提升，使用戶在各種環境下都能順利地解鎖和啟動車輛

數字鑰匙保護電路設計案例,案例概述,車企針對數字鑰匙的電路設計了一個保護方案，以確保在受到電磁干擾時，數字鑰匙仍能正常工作，設計細節,該保護電路采用了磁珠、電感和電容等元件，對數字鑰匙的電源和信號線進行了濾波和去耦處理。同時，還增加了瞬態電壓抑制器，以防止瞬間高電壓對電路造成損壞

實施效果,通過該保護電路的設計，數字鑰匙在受到電磁干擾時仍能保持穩定的工作狀態，提高了車輛的安全性和可靠性

汽車電子保護設計

主要從兩方面進行考慮：

一、電源系統

汽車電子電源系統主要有12V系統、24V系統以及其他電壓系統。汽車各組件都需要考慮電源突變情況下進行部件保護。

     音特電子SM8S系列TVS為車規級，擁有自主研發專利，在ISO7637汽車拋負載、P5a、P5b等測試中有著優異、穩定及領先的表現，體現了品牌質量與優勢。

常用型號有：SM8S24CA、SM8S33A、SM8S36CA等。

二、各種接口電路的ESD保護
    1）CANbus,Linbus， FlexRay, LCDS總線接口保護；

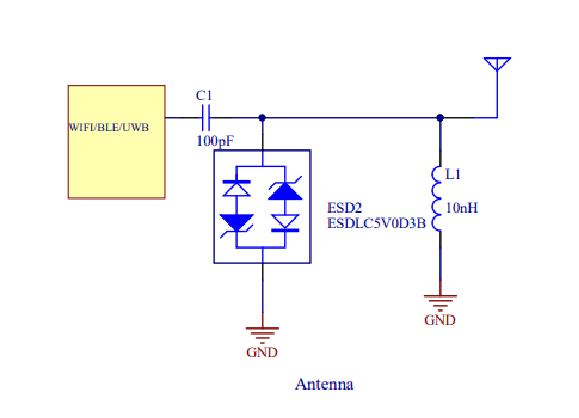

    2）NFC antennas；

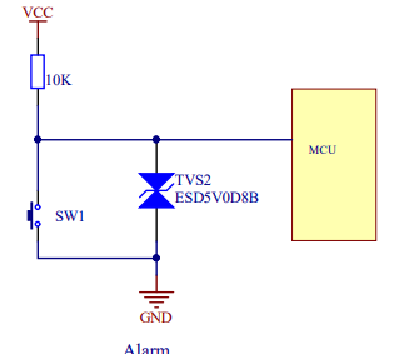

    3）Digital and analog I/O；
    4）RS-232 and RS-485；

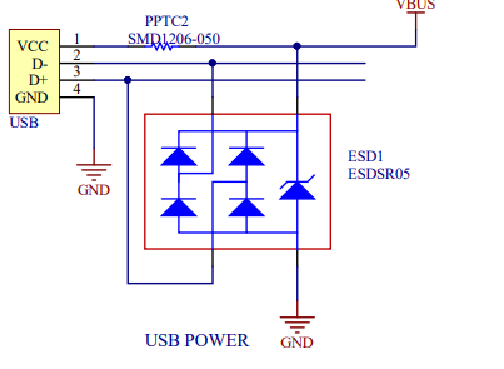

    5） USB2.0 and USB 3.0；

音特電子提供車規級ESD器件，對汽車CANBUS、USB等多種接口進行靜電保護。

歡迎與音特技術工程師探討以及申請免費樣品！

附件：音特電子汽車電子電路保護方案集.PD

音特TVS、ESD等保護器件在汽車電子上，主要應用于以下方面：

1、48 V DC-DC Conversion
2、ADAS CPU Power Supply
3、有源天線
4、音頻及信息娛樂系統
5、汽車供暖通風空調(HVAC)
6、車身電子
7、車門模塊
8、電子控制單元(ECU)電源管理
9、電動轉向
10、引擎管理系統(柴油)
11、引擎管理系統(汽油)
12、前照燈驅動器及位置調節器
13、前視攝像頭
14、免提車載套件
15、車載網絡網關
16、儀表板
17、內部照明
18、微混合動力系統
19、導航
20、駕駛?cè)吮Ｗo系統
21、On Board Charger
22、尾部照明
23、後視攝像頭
24、衛星無線電
25、環繞視攝像頭
26、節氣門控制
27、Traction Inverter
28、變速箱控制單元

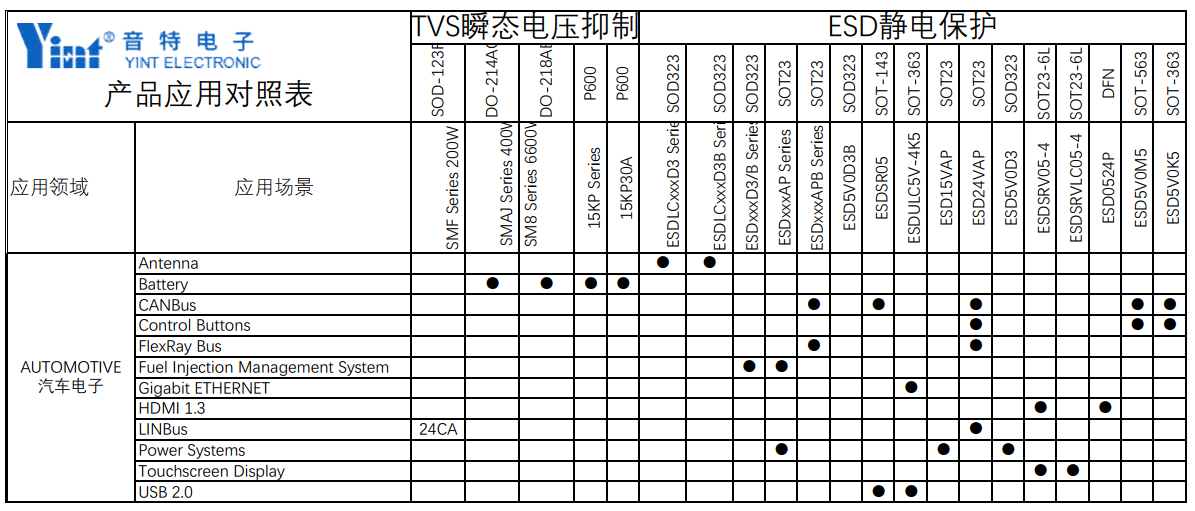

下面列表為音特電子（YINT）應用于汽車電子的部分產品。

歡迎與音特技術工程師探討以及申請免費樣品！

1.車載電源方案

     1.2器件推薦：

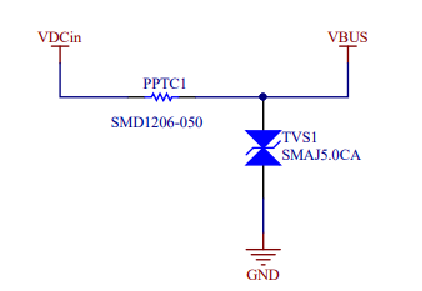

      自恢復保險絲：

      選型需注意 I2T，防止在 7637 浪涌測試時，保險絲損壞。 在一些要求不嚴苛的地方可使用 PPTC，選擇時需注意環境溫度和耐壓要求

      肖特基二極管：

      在這里的作用主要是防反（如果沒有這個要求可去掉），注意電壓和電流的要求

      TVS瞬態抑制二極管：

      1.在要求不高如娛樂系統，氛圍燈等地方可使用 600W，1500W 的TVS。

      2.在要求高的位置可以使用大功率的 TVS，如 SM8S 系列，5KP，8KP，15KP 系列。

       注意：

       12V 車載系統推薦使用 24V，28V 的 TVS，VC 值在 40V，24V 車載系統推薦使用 33V，36V 的 TVS，VC 值在 58V，所以后面的器件如 DCDC 芯片耐壓要注意。

      每種器件能通過的 7637-5A 或者 5B 的等級，可咨詢音特電子 。

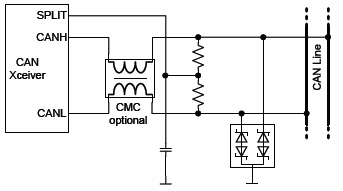

2. can bus 防護

      器件推薦：

      ESD24VAPB

關注公眾號：音特電子，輕松了解。

關鍵詞：車載防護方案、自恢復保險絲、TVS瞬態抑制二極管、肖特基二極管。

簡介：

汽車設計中的一個主要挑戰是保護汽車電子設備（如控制單元、傳感器及娛樂系統等）免受破壞性的浪涌、電壓瞬變、ESD及電源線噪聲的損害。使用瞬態電壓抑制器（TVS）是保護汽車電子設備的理想解決方案。接下來，我們將討論TVS器件的關鍵參數——功率等級、關態電壓和最大擊穿電壓。

1.功率等級：

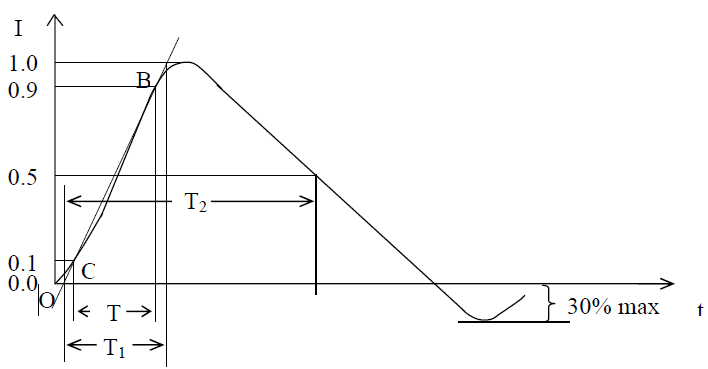

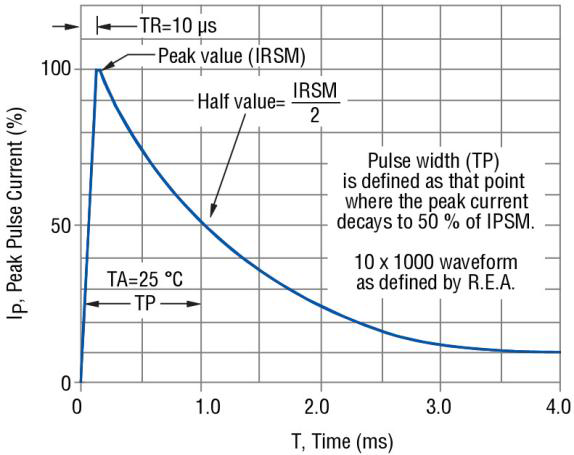

 TVS二極管的功率等級是在特定的測試或應用條件下的浪涌吸收能力。YINT的TVS二極管產品使用業內標準的10/1000 μs脈沖波形(Bellcore 1089標準)做為測試條件，如圖1所示。這個測試條件不同于浪涌測試的8/20 μs脈沖波形，如圖2所示。

圖2：8/20μs

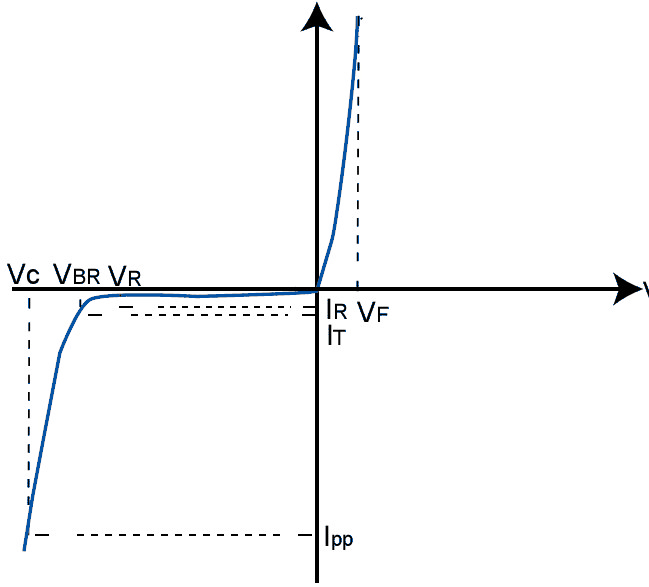

2.擊穿電壓VBR

擊穿電壓是是器件進入雪崩擊穿的電壓，根據數據表中指定的電流進行測試。

3.鉗位電壓VC

在指定的峰值脈沖電流等級下，出現在TVS上的箝位電壓等級。TVS的擊穿電壓是在非常低的電流下測得的，如1mA或10mA, 與應用條件中實際的雪崩電壓是不同的。因此，半導體制造商會指明在大電流條件下的典型或最大擊穿電壓。

4.關態電壓VR

關態電壓是指TVS未被擊穿時的最大電壓，是電路中不在通常條件下工作的保護器件的重要參數。在汽車應用中，一些汽車電子產品的調節是由“階躍保護”實現的。這種測試條件是在10分鐘內，向12V的電子設備提供24 VDC 的電壓，向24V電壓的電子設備提供36 VDC 的電壓，而不造成損壞或電路的故障。因此，對汽車電子產品來說，關態電壓是TVS器件的一個關鍵參數。

音特電子TVS二極管5.0SMDJ36A與市場上主流產品參數對比：

目前國內外主流品牌的TVS二極管在25 ℃時的參數大同小異，基本上沒有差別，關鍵是抗長時間浪涌的能力和其他環境條件下的表現。

關鍵詞：TVS二極管重要參數、TVS二極管5.0SMDJ36A.
