1.1  2025年最新標準要求

GB 19417-2025《工業雷管通用安全技術要求》

標準在電磁兼容方面：

標準聚焦靜電、射頻、電壓沖擊等電磁干擾場景，通過明確抗擾度要求和試驗方法，確保工業雷管在復雜電磁環境中不發生誤動作

標準在可靠性方面：

從機械應力（震動、拉力、撞擊等）、溫度應力、特殊環境（煤礦）等多維度提出要求，結合嚴格的檢驗規則，保障雷管在全生命周期內的穩定性和安全性

1.2  GB 19417-2025《工業雷管通用安全技術要求》

1.3  GB 19417-2025《工業雷管通用安全技術要求》

2.1  WJT9107-2025工業電子雷管 電子引火模塊（申報稿）

電磁兼容要求的核心邏輯

分層覆蓋電磁干擾場景：

從低頻（50Hz 交流電）到高頻（15.0GHz 射頻）、從持續電壓（直流 48V）到瞬時脈沖（2000V 單脈沖）、從靜電到電磁輻射，全面覆蓋工業電子雷管可能面臨的電磁環境（如礦山、工地、勘探現場的復雜電磁干擾）

雙重考核指標：

所有項目均要求 “不發生誤發火”（無煙火）+“后續功能正常”（通信、發火可靠），既防止即時危險，又保障模塊在干擾后仍能按程序工作，體現 “安全性” 與 “可靠性” 的雙重要求。

適配電子引火模塊的核心作用

電子引火模塊是工業電子雷管的 “點火控制核心”，其電磁兼容性能直接決定雷管是否會因電磁干擾誤起爆，因此標準通過嚴格指標確保其在電磁干擾下的 “抗誤動” 能力，是整個雷管安全鏈的關鍵環節

2.2  WJT9107-2025(申報稿) 核心電磁兼容要求及技術細節

2.3  WJT9107-2025(申報稿) 技術挑戰

針對直流 48V、220V 交流、2000V 直流單脈沖電壓的沖擊測試要求，對于工作在 24V 以下電平的電子雷管系統而言，從芯片工藝和總線電平電壓兩方面存在顯著技術挑戰

挑戰01.

電子引火模塊的核心控制芯片（如邏輯芯片、通信芯片、儲能管理芯片等）需適配系統 24V 以下的低電平工作環境，但其同時要承受遠高于工作電壓的沖擊（48V 為工作電壓的 2 倍以上，2000V 更是高達百倍級），芯片工藝需平衡 “低功耗 / 低電壓適配” 與 “高耐壓抗沖擊” 的矛盾

挑戰02.

耐壓能力與工藝兼容性的沖突，低電平（<24V）芯片通常采用低壓工藝（如 CMOS 工藝中 5V、3.3V 耐壓的氧化層設計），其半導體襯底、柵氧化層厚度等參數針對低電壓優化，以降低導通電阻和功耗；但48V直流、220V交流（峰值約311V）、2000V 脈沖的沖擊會產生遠超其耐壓極限的電場，可能導致柵氧化層擊穿、PN 結反向擊穿或金屬互聯線熔斷

2.4  WJT9107-2025(申報稿) 技術挑戰

即要還要

要不冒煙，還要能通正常工作

為了安全生產，一切都是必要

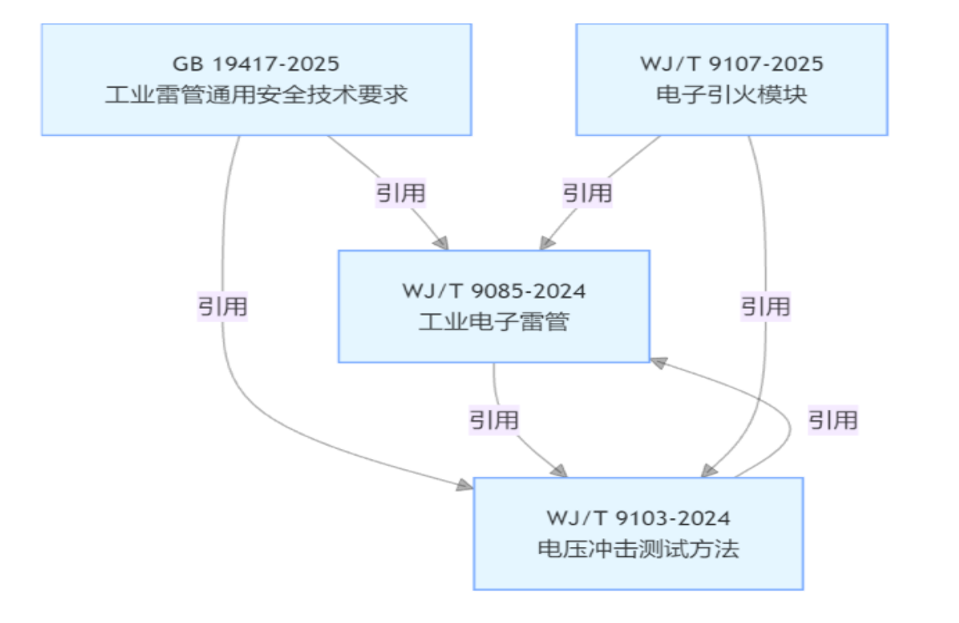

3.1  幾份標準的引用關系

3.2 標準定位與核心范圍

層級清晰：

GB 19417-2025 是頂層通用標準，WJ/T9085-2024 是電子雷管專項標準，WJ/T 9107-2025 是組件級標準，WJ/T 9103-2024是方法標準，形成“通用→專項→組件/方法”的縱向支撐鏈

互補性強：

橫向?qū)用妫ㄓ脴?biāo)準與專項標準在指標上保持一致，組件標準與整機標準配套，方法標準為所有涉及 “電壓沖擊” 的測試提供統一依據，確保技術要求的可操作性和一致性

核心聚焦：

所有標準均圍繞 “工業電子雷管的安全性能”（如抗電磁干擾、可靠性）展開，引用關系服務于 “從通用到具體、從整機到組件、從要求到方法” 的邏輯閉環

4.1   48V、220V 交流、2000V 直流單脈沖解決思路

4.3   220V 工頻電壓交流測試

工頻電壓交流測試，其實在通訊電話線行業，就是電力線搭接類似，標準內容：

目前的P0300DA和SMF24CA可以滿足要求，但是它將不能滿足5.9項的測試要求

本項測試的通過取決與器件電壓和塑封料的材料；阻燃劑氫氧化鋁AL（OH）3,神一樣存存

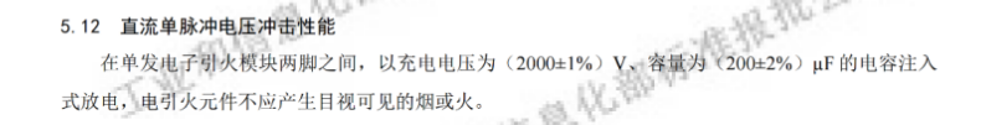

4.4   2000V 單脈沖測試思路與思考

計算一下能量：能量公式：E = CV2 / 2

                        E 為能量（單位：焦耳，J）

                        C 為電容（單位：法拉，F(xiàn)）

                        V 為電壓（單位：伏特，V）

電容器儲存的能量為 400 焦耳（J），=  大致相當于 40kg 物體從 1 米高處下落的動能  =  約 0.1 克 TNT 的能量

4.4.1   2000V 單脈沖測試思路與思考理論思路依據：

常溫下，根據IEC60664-1 或 IPC-2221B規則，綜合計算出來2000V直流不拉弧最小間距4-10mm之間

假如醫療設備需符合 UL 60601-1（間隙≥12mm），航空領域需符合 DO-160G（間隙≥15mm）

思考：

一. 針對電子雷管，行業最少也等同于醫療設備推薦的12mm；但是電子雷管的實際間隙和空間是達不到的

然而，標準和實際情況是防止非常小概率的人為用錯設備，拿錯啟爆器，接錯啟爆器

二. 電子雷管的絞線與雷管模組之間的連接端子，PCBA線的走線，表面的絕緣材料，簡稱：綠油，阻焊劑（Solder Mask），其核心成分是環氧樹脂和光引發劑，它具有絕緣作用

三. 是否有高能吸收材料，可以吸收能量；通過磁、光、熱的形勢損耗？但又不要影響發火電阻

4.5   解決思路？

  高吸能材料的思路

   吸收過程中不發生爆炸、飛濺等二次危害，優先通過塑性變形、斷裂或相變等可控方式耗能

  金屬基吸能材料

泡沫鋁、多孔銅、鋁合金蜂窩結構，通過孔隙壓潰、塑性變形（金屬晶格滑移）耗散能量，屬于 “塑性耗能”，單次使用后不可恢復

  高分子基吸能材料

閉孔聚氨酯泡沫、丁基橡膠、超高分子量聚乙烯；通過高分子鏈的彈性形變（可逆）或斷裂（不可逆）耗散能量，形狀記憶合金（SMA），馬氏體相變可逆吸能

涉及到的物料：

https://www.www.ztby8.com/products/emsproduct/tvs/index.html

https://www.www.ztby8.com/products/emsproduct/tss/index.html

EMS常用器件的原理和選型（TVS瞬態抑制二極管  一）

https://v.youku.com/v_show/id_XNDU1NTQ3NTQyMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!19~A

 EMS常用器件的原理和選型（TVS瞬態抑制二極管  二 ）

https://v.youku.com/v_show/id_XNDU1NjM0MjEwMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

EMS常用器件的原理和選型（TVS瞬態抑制二極管  三 ）

https://v.youku.com/v_show/id_XNDU1NjMyNDMwNA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

TVS的參數主要有：

1.擊穿電壓（VBR）：TVS在此時阻抗驟然降低，處于雪崩擊穿狀態。

2.測試電流（IT）：TVS的擊穿電壓VBR在此電流下測量而得。一般情況下IT取１mA。

3.反向變位電壓（VRWM）：TVS的最大額定直流工作電壓,當TVS兩端電壓繼續上升，TVS將處于高阻狀態。此參數也可被認為　　是所保護電路的工作電壓。

4.最大反向漏電流（IR）：在工作電壓下測得的流過TVS的最大電流。

5.最大峰值脈沖電流（IPP）：TVS允許流過的最大浪涌電流，它反映了TVS的浪涌抑制能力。

6.最大箝位電壓（VC）：當TVS管承受瞬態高能量沖擊時，管子中流過大電流，峰值為IPP，端電壓由VRWM值上升到VC值就不再上升了，從而實現了保護作用。浪涌過后，隨時間IPP以指數形式衰減，當衰減到一定值后，TVS兩端電壓由VC開始下降,恢復原來狀態。最大箝位電壓VC與擊穿電壓VBR之比稱箝位因子Cf，表示為Cf= VC /VBR，一般箝位因子僅為1.2～1.4。

7.峰值脈沖功率(PP)：PP按峰值脈沖功率的不同TVS分為四種，有500Ｗ、600Ｗ、1500Ｗ和5000Ｗ。

8.最大峰值脈沖功率：最大峰值脈沖功率為：PN=VC·IPP。顯然，最大峰值脈沖功率愈大,TVS所能承受的峰值脈沖電流IPP愈大；另一方面，額定峰值脈沖功率PP確定以后，所TVS能承受的峰值脈沖電流IPP，隨著最大箝位電壓VC的降低而增加。TVS最大允許脈沖功率除了和峰值脈沖電流和箝位電壓有關外，還和脈沖波形、脈沖持續時間和環境溫度有關。

對于幾種不同的脈沖波形PN=K·VC·IPP,其中K為功率因數，圖3給出了幾種典型脈沖波形的K值。

TVS器件規定,脈沖重復率比(脈沖持續時間和間歇時間之比)為0.01%。如不符合這一條件，脈沖功率的積累有可能使TVS燒毀。電路設計人員應注意這一點。TVS的工作是可靠的， 即使長期承受不重復性大脈沖的高能量的沖擊，也不會出現"老化"問題。試驗證明，TVS安全 工作于10000次脈沖后,其最大允許脈沖功率仍為原值的80％以上。

TVS所能承受的瞬時脈沖峰值可達數百安培，其箝位響應時間僅為1*10-12 秒；TVS所允許的正向浪涌電流,在25℃,1/120秒的條件下,也可達50-200安培。一般地說,TVS所能承受的瞬 時脈沖是不重復的脈沖。而實際應用中，電路里可能出現重復性脈沖。

1、按主要參數選擇

（1）額定正向工作電流

額定正向工作電流指二極管長期連續工作時允許通過的最大正向電流值。

（2）最大浪涌電流

最大浪涌電流，是允許流過的過量正向電流，它不是正常電流，而是瞬間電流。其值通常是額定正向工作電流的20倍左右。

（3）最高反向工作電壓

加在二極管兩端的反向工作電壓高到一定值時，管子將會擊穿，失去單向?qū)щ娔芰Α榱吮ＷC使用安全，規定了最高反向工作電值。例如，lN4001二極管反向耐壓為50V，lN4007的反向耐壓為1000V。

（4）反向電流

反向電流是指二極管在規定的溫度和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶谩?/p>

反向電流與溫度密切相關，大約溫度每升高10℃，反向電流增大一倍。

硅二極管比鍺二極管在高溫下具有較好的穩定性。

（5）反向恢復時間

從正向電壓變成反向電壓時，電流一般不能瞬時截止，要延遲一點點時間，這個時間就是反向恢復時間。它直接影響二極管的開關速度。

（6）最大功率

最大功率就是加在二極管兩端的電壓乘以流過的電流。這個極限參數對穩壓二極管等顯得特別。

（7）頻率特性

由于結電容的存在，當頻率高到某一程度時，容抗小到使 PN 結短路。導致二極管失去單向?qū)щ娦裕荒芄ぷ?，PN 結面積越大，結電容也越大，越不能在高頻情況下工作。

2、不同二極管的選用

（1）檢波二極管

檢波二極管一般可選用點接觸型鍺二極管，選用時，應根據電路的具體要求來選擇工作頻率高、反向電流小、正向電流足夠大的檢波二極管。

（2）整流二極管

整流二極管一般為平面型硅二極管，用于各種電源整流電路中。選用整流二極管時，主要應考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，只要根據電路的要求選擇最大整流電流和最大反向工作電流符合要求的整流二極管即可。

（3）穩壓二極管

穩壓二極管一般用在穩壓電源中作為基準電壓源或用在過電壓保護電路中作為保護二極管。選用的穩壓二極管，應滿足應用電路中主要參數的要求。穩壓二極管的穩定電壓值應與應用電路的基準電壓值相同，穩壓二極管的最大穩定電流應高于應用電路的最大負載電流50%左右。

（4）開關二極管

開關二極管主要應用于收錄機、電視機、影碟機等家用電器及電子設備有開關電路、檢波電路、高頻脈沖整流電路等。

中速開關電路和檢波電路，可以選用2AK系列普通開關二極管。高速開關電路可以選用RLS系列、1SS系列、1N系列、2CK系列的高速開關二極管。

要根據應用電路的主要參數（如正向電流、最高反向電壓、反向恢復時間等）來選擇開關二極管的具體型號。

（5）變?nèi)荻O管

選用變?nèi)荻O管時，應著重考慮其工作頻率、最高反向工作電壓、最大正向電流和零偏壓結電容等參數是否符合應用電路的要求，應選用結電容變化大、高Q值、反向漏電流小的變?nèi)荻O管。

1.電磁兼容基本概念

https://v.youku.com/v_show/id_XNDU1NTQzMzgyMA==.html?spm=a2h0k.11417342.soresults.dtitle

2.1 電磁兼容基本概念（一）

https://v.youku.com/v_show/id_XNDU1NTQ0MTMwOA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!23~A

2.2 電磁兼容基本概念（二）

https://v.youku.com/v_show/id_XNDU1NTQ0NTUzMg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!24~A

3.1 電磁兼容試驗標準（ESD靜電實驗標準）

https://v.youku.com/v_show/id_XNDU1NTQ0OTYwMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!22~A

3.2 電磁兼容試驗標準（EFT電快速脈沖）

https://v.youku.com/v_show/id_XNDU1NTQ1Mzg4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!21~A

3.3 電磁兼容試驗標準（浪涌沖擊測試）

https://v.youku.com/v_show/id_XNDU1NTQ1NzY4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!19~A

3.4 電磁兼容試驗標準（射頻場感應和暗室）

https://v.youku.com/v_show/id_XNDU1NTQ2Mzg2MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!20~A

4.1 EMS常用器件的原理和選型（壓敏電阻 一）

https://v.youku.com/v_show/id_XNDU1NjMxMDMwNA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

4.1 EMS常用器件的原理和選型（壓敏電阻 二）

https://v.youku.com/v_show/id_XNDU1NTQ3MDI3Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!18~A

 EMS常用器件的原理和選型（TSS半導體放電管  一 ）

https://v.youku.com/v_show/id_XNDU1NTgzNjU0MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!18~A

EMS常用器件的原理和選型（GDT氣體放電管  一 ）

https://v.youku.com/v_show/id_XNDU1NTg0MDE2OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!17~A

 EMS常用器件的原理和選型（GDT氣體放電管  二  ）

https://v.youku.com/v_show/id_XNDU1NTk2MjE2NA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!16~A

EMS常用器件的原理和選型（OVP  過壓保護模塊  ）

https://v.youku.com/v_show/id_XNDU1NTk2ODg0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!15~A

關鍵詞：PPTC自恢復保險絲、EMS常用器件。

EMS常用器件的原理和選型（PPTC  自恢復保險絲 一 ）

https://v.youku.com/v_show/id_XNDU1NTk3NDk1Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!13~A

EMS常用器件的原理和選型（PPTC  自恢復保險絲 二 ）

https://v.youku.com/v_show/id_XNDU1NTk3OTkyMA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!14~A

EMS 浪涌防護電路推薦 （一）

https://v.youku.com/v_show/id_XNDU1NTk4Mzg1Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!12~A

  EMS 浪涌防護電路推薦 （二）

https://v.youku.com/v_show/id_XNDU1NTk4OTM0MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!11~A

 EMS 浪涌防護電路推薦 （三）

https://v.youku.com/v_show/id_XNDU1NTk5Nzg4MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!11~A

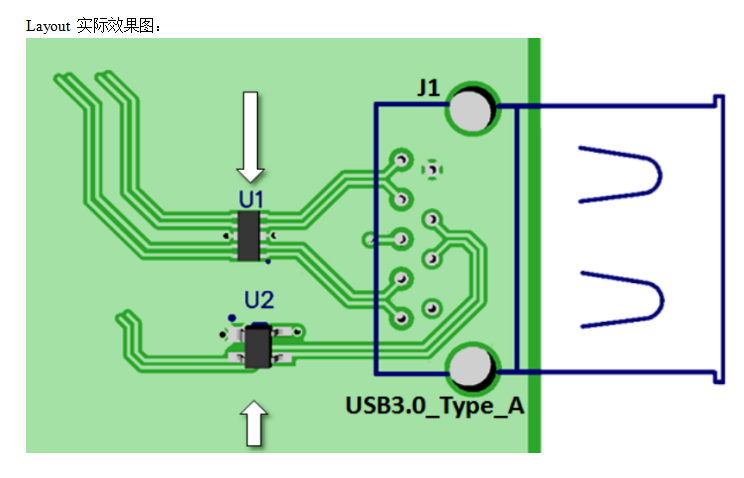

 ESD 靜電防護電路推薦

https://v.youku.com/v_show/id_XNDU1NjAwODg3Ng==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!9~A

 ESD 靜電防護電路設計注意事項（一）

https://v.youku.com/v_show/id_XNDU1NjAxMTgzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!9~A

 ESD 靜電防護電路設計注意事項（二 ）

https://v.youku.com/v_show/id_XNDU1NjAyMTA2MA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

 EFT群脈沖電防護電路設計注意事項（一 ）

https://v.youku.com/v_show/id_XNDU1NjAyNTA0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

  EFT群脈沖電防護電路設計注意事項（二 ）

https://v.youku.com/v_show/id_XNDU1NjAzMjAzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!7~A

 EFT群脈沖電防護電路設計注意事項（一 ）

https://v.youku.com/v_show/id_XNDU1NjAyNTA0OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!8~A

  EFT群脈沖電防護電路設計注意事項（二 ）

https://v.youku.com/v_show/id_XNDU1NjAzMjAzNg==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5!7~A

1. 測試目的：

電涌顧名思義就是超出正常工作電壓的瞬間過電壓，其來源分為外部來源（雷電和電網中開關操作等在電力線路上產生的過電壓）和內部來源（空調、電梯、電焊機、空氣壓縮機和其它感應性負荷），根據統計，在美國：由于電涌給各行業造成的停產、時間的損失、設備維修、過早地更換設備等直接損失每年高達 260 億美金，在中國，據有關統計，在保修期內出現問題的電氣產品中，有 63%是由于電涌產生的。我司依據GB/T17626.5 IEC61000-4-5 對浪涌（沖擊）抗擾度試驗，詳細列出測試方法和測試結果，以供客戶參考。

2.測試工具

示波器，萬用表，雷擊浪涌發生器，測試電路板，壓敏電阻，氣體放電管。

3.測試電路

如示意圖，其中測試時三顆壓敏使用的是YINT的14D471K，如果客戶端的電網環境較為惡劣，可適當調大壓敏電阻，壓敏電壓大則更安全，耐用，故障率低，但是殘壓會高，浪涌對設備的沖擊會大。氣體放電管用的為2R600L。氣體放電管和壓敏電阻串聯使用，可大幅度的減小正常工作時的泄露電流，可延長器件使用壽命，由于陶瓷氣體放電管失效模式大多為開路，不易引起火災。缺點是當壓敏電阻和氣放管都失效時，還可能引起火災，故可通過串接保險絲來做防護。紅色虛線部分大部分客戶可去掉，只有在做精細保護時才需要這部分，這部分可使用TVS，但是由于TVS通流量較小，容易被擊穿。也可使用殘壓小的壓敏電阻替代，中間的電感做耦合， 具體如何使用可聯系音特電子。

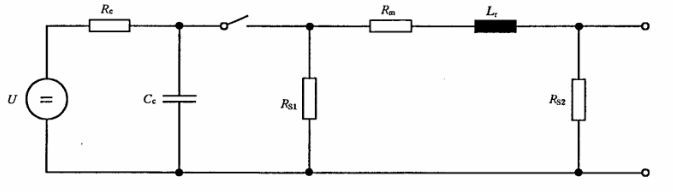

4.根據GB/T17626.5 IEC61000-4-5的要求，對于連接到電源線和短距離信號互連線的端口，應使用1.2/50µs組合波發生器。發生器電路原理圖如下：

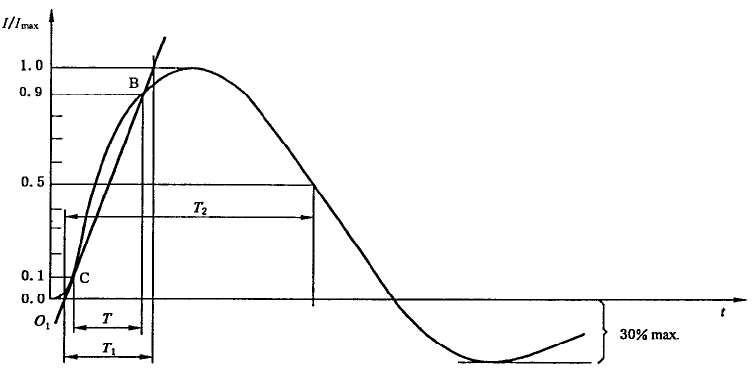

對雷擊浪涌發生器的開路電壓和短路電流波形進行檢查，結果如下：

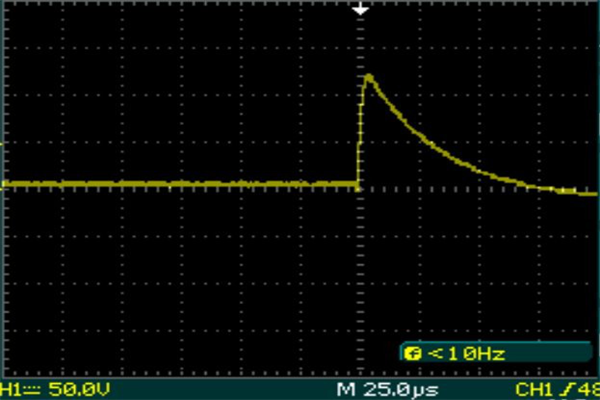

開路電壓波形 1.2/50µs          短路電流波形 8/20µs

波前時間：1.2Χ（1±30%）µs  波前時間：8Χ（1±20%）µs

半峰時間：50Χ（1±20%）µs    半峰時間：20Χ（1±20%）µs

5. 測試根據保護電路，對其進行±6KV/3KA的浪涌測試，如下所示：

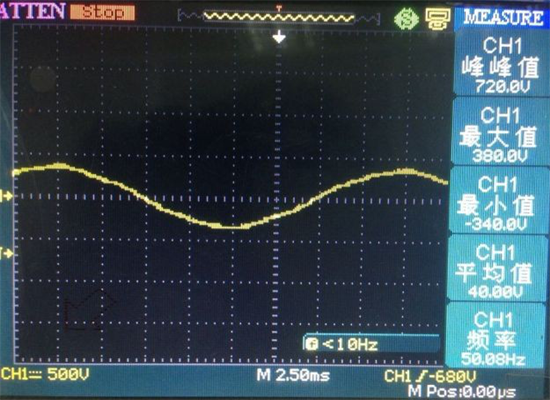

供電波形如下所示，220V 50Hz：

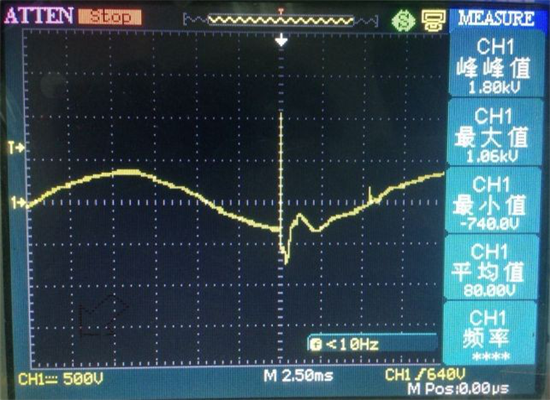

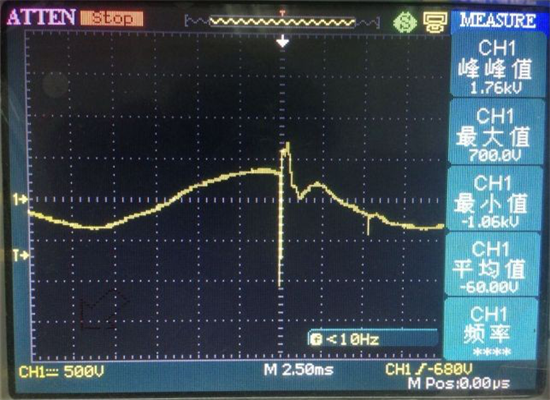

A. L N線之間接壓敏電阻14D471K和氣體放電管2R600L，測量輸出波形，如下所示：

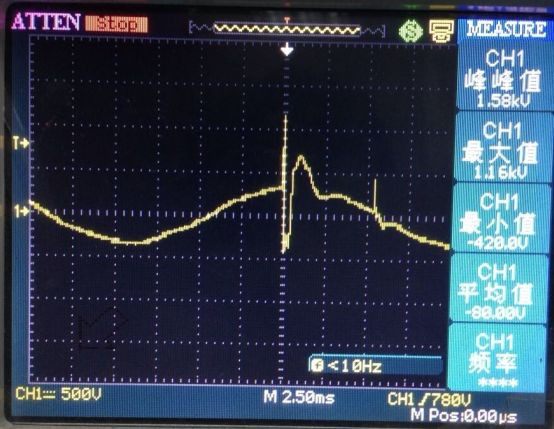

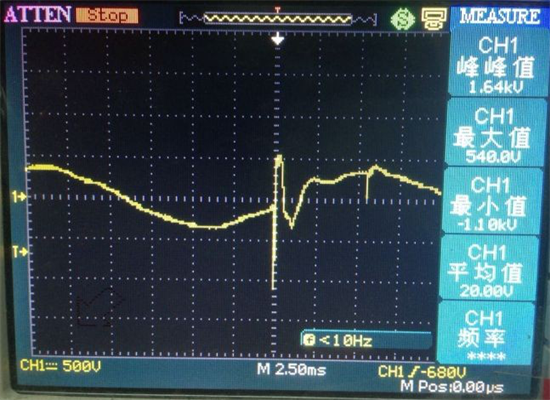

+6KV：

-6KV：

從圖中可看到經過壓保護器件的動作，6KV的浪涌電壓被抑制到1KV左右，對EUT的損壞大大降低。

B.LN兩線之間只接壓敏電阻14D471K做保護，輸出波形如下：

簡單的使用壓敏也可進行保護，但是由于壓敏電阻的寄生電容較大，用在交流系統中會產生客觀的泄露   電流，對系統造成影響。且一般壓敏電阻失效后會短路，故最好串接溫度保險絲防護。

以上供參考

交流防雷保護方案有很多種，音特電子是電子電路保護器件的專業廠商，為客戶提供最適合的電子線路   保護方案，如有需要請聯系我們。

關注公眾號：音特電子，了解更多電路保護相關知識。

關鍵詞：壓敏電阻、氣體放電管。

音特研發組：www.www.ztby8.com

1.測試目的：

在整流電路中常用到整流橋，整流橋常用四個 M7 組成全橋整流，M7 的耐壓一般為 1000V，而在電源電路中常受到浪涌和其他高壓的侵襲，導致 M7 反向擊穿，我司推出高耐壓的整流二極管 HD520 和 HD528，特作此對比測試。

2.測試設備：

二極管測試儀，數字電橋，1.2/50 8/20綜合波發生器等。

3.測試步驟：

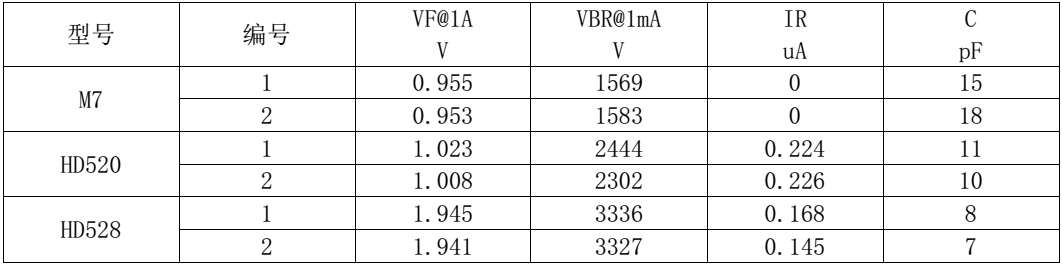

3.1.首先測試M7，HD520，HD528的電氣參數

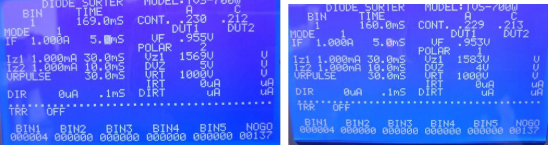

（M7的VF VBR IR ）

                                                （HD520的VF VBR IR）

                                                （HD528的VF VBR IR）

                                                    （M7寄生電容）

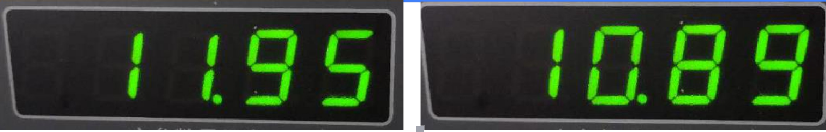

（HD520寄生電容)

(HD528寄生電容)

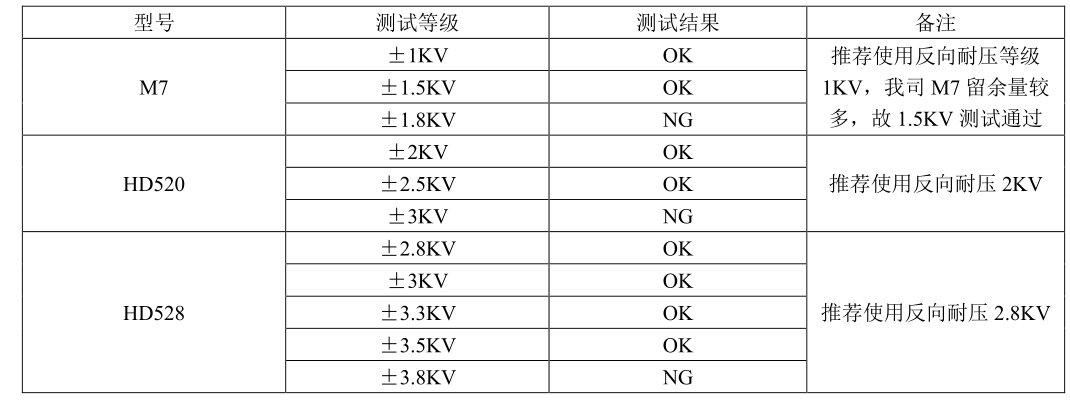

3.2. 浪涌測試，將M7，HD520，HD528組成整流橋，輸出開路（只測試過壓損壞的情況，不考慮過流損壞的情況）

如下所示：

                        (M7)                                              (HD520)

(HD528)

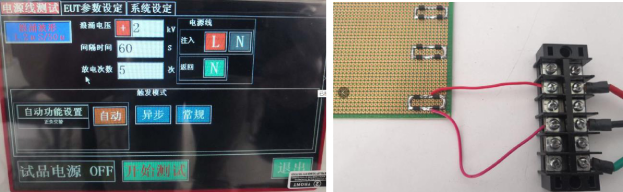

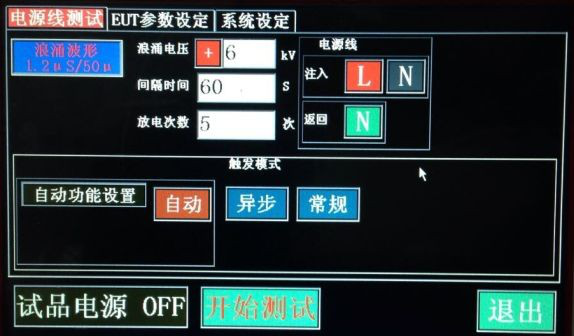

測試平臺如下所示：

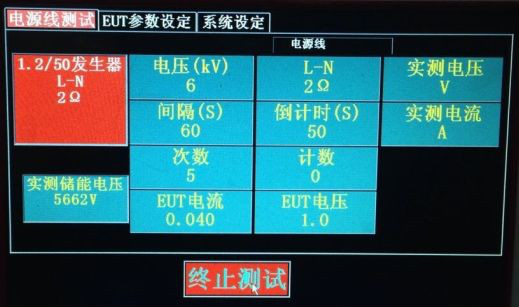

              (發生器界面)                                  (被測樣品)

關注公眾號:音特電子,輕松了解。

  整流二極管RD選型指南

音特研發組：www.www.ztby8.com

關鍵詞：整流二極管、浪涌電壓。

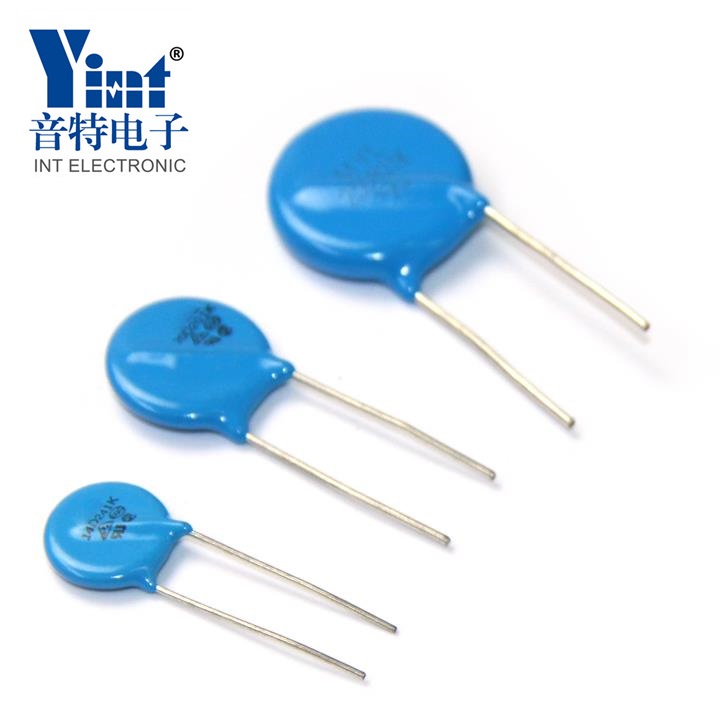

壓敏電阻：

MOV 電路符號

壓敏電阻英文 varistor 或 MOV，它以氧化鋅為基料，加入多種添加劑，經過混料造粒， 壓制成坯體，高溫?zé)Y(jié)，兩面印燒銀電極，焊接引出端，最后包封等工序而制成。 優點是價格便宜，通流量大，響應速度快，缺點是寄生電容大，不適合用在高頻電路中。 壓敏電阻器廣泛應用于家用電器及其它電子產品中，起過電壓保護、防雷、抑制浪涌電 流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等作用。 壓敏電壓的選擇：交流電路其最小值一般選擇被保護設備電壓2-3倍，直流電路選取為 工作電壓的1.8-2倍。 由于壓敏制作時可能存在微小缺陷，或者當承受不同電流沖擊，造成管芯的壓敏電阻體 分布不均，一些部位電阻會降低，導致漏電流增加，最終導致薄弱點微融化，最終導致 老化。所以一般串接熱熔點來避免。

壓敏可串并聯使用

壓敏電阻選型指南

關注公眾號：音特電子

關鍵詞：壓敏電阻、過壓保護。

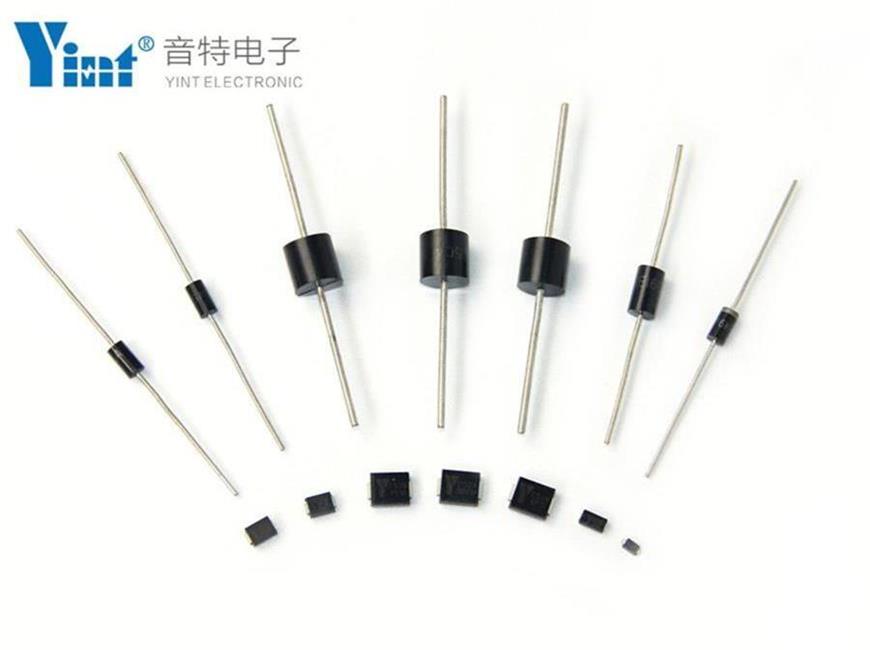

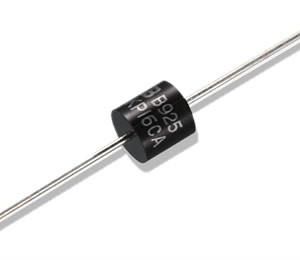

TVS瞬態抑制二極管：

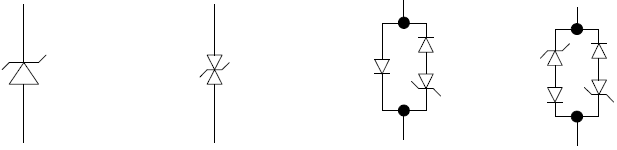

TVS 電路符號

TVS 是一種限壓型的過壓保護器，它將過高的電壓鉗制至一個安全范圍，藉以保護后面的電路，有著比其它保護元件更快的反應時間，這使 TVS 可用在防護 lighting、 switching、ESD 等快速破壞性瞬態電壓。

特點：可分為單雙向，響應時間快、漏電流低、擊穿電壓誤差小、箝位電壓較易控制、 并且經過多次瞬變電壓后，性能不下降，可靠性高，體積小、易于安裝。缺點是能承受 的浪涌電流較小，且功率大的寄生電容也大，低電容的功率較小。適用于細保護或者二 級保護。

注：選型注意，單雙向，電壓，功率，電容都要考慮到。

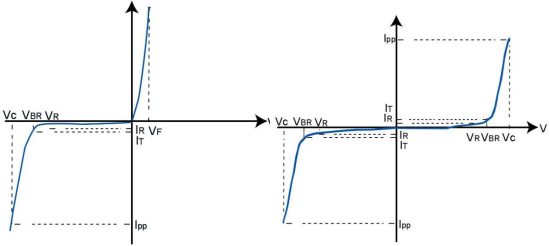

     單向 TVS 伏安特性                       雙向 TVS 伏安特性

TVS選型指南

關注公眾號：音特電子，了解更多電路知識。

關鍵詞：TVS瞬態抑制二極管、過壓防護。

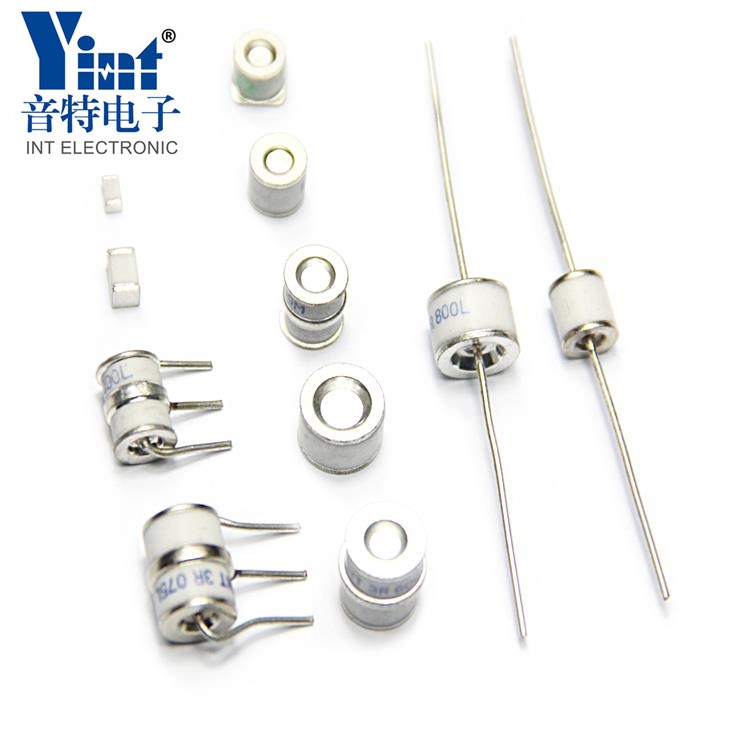

1.氣體放電管

（GDT 電路符號）

       氣體放電管是一種陶瓷或玻璃封裝的、內充低壓惰性氣體的短路型保護器件，一般分兩 電極和三電極兩種結構。其基本的工作原理是氣體放電。當極間的電場強度超過氣體的 擊穿強度時，就引起間隙放電，從而限制了極間的電壓，使與氣體放電管并聯的其它器件得到保護。氣體放電管可分為二極和三極兩種。

陶瓷氣體放電管：

優點：

1.具有通流量大（KA 級）。

2.漏電流小。

3.寄生電容小等。

缺點：

1.其響應 速度慢（μs 級）。

2.動作電壓精度低有續流現象。

總結：適用于粗保護或者初級保護。

選型方法：

min（UDC）≥1.25*1.15Up，1.25 是安全余量，1.15 是電源波動系數。

特性曲線

氣體放電管選型指南

關鍵詞：陶瓷氣體放電管、gdt氣體放電管、過壓防護。

關注公眾號：音特電子。

1.半導體放電管

(TSS 電路符號)

半導體過壓保護器是根據可控硅原理采用離子注入技術生產的一種新型保護器件，具有 精確導通、快速響應（ns 級）、浪涌吸收能力較強、雙向?qū)ΨQ、可靠性高等特點。

TSS半導體放電管浪涌通流能力較同尺寸的 TVS二極管強，但開關型保護器件都有續流問題。

TSS半導體放電管有貼裝式、 直插式和軸向引線式三種封裝形式。在通訊行業使用的比較多。

TSS伏安特性曲線

注意：開關型過壓防護器件，由于都有續流特性，故在電源電路單獨使用需謹慎。

TSS半導體放電管選型指南

關注公眾號：音特電子，更方便了解。

關鍵詞；tss半導體放電管、過壓防護。

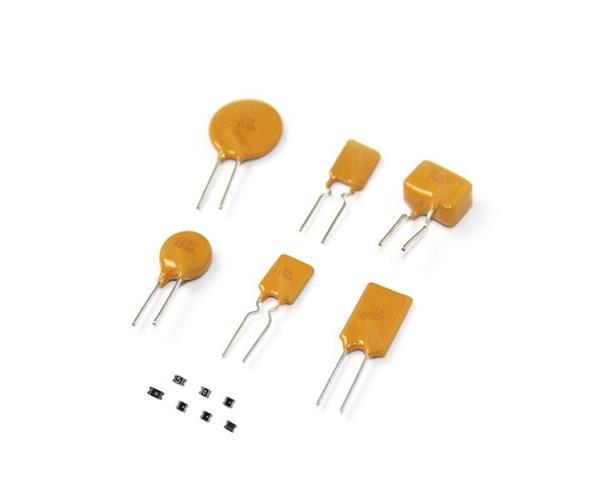

 1.自恢復保險絲

PTC電路符號

    PPTC自恢復保險絲采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，攙加導電粒子材料后，經 過特殊的工藝加工而成。傳統保險絲過流保護，僅能保護一次，燒斷了需更換，而自恢復保 險絲具有過流過熱保護，自動恢復雙重功能。

    PPTC自恢復保險絲插件類的耐壓值有 6V，16V，30V，60V，72V，250V，600V，電流從 75mA 到 14A。 貼片系列的有 0603，0805，1206，1210，2018，2920 封裝。

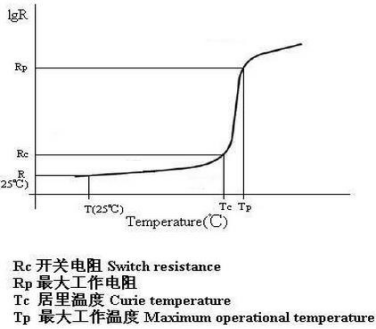

特性曲線

自恢復保險絲選型方案

關注公眾號：音特電子，輕松了解。

關鍵詞：自恢復保險絲、PPTC、過流保護。

目的：

電涌顧名思義就是超出正常工作電壓的瞬間過電壓，其來源分為外部來源（雷電和電網中開關操作等在電力線路上產生的過電壓）和內部來源（空調、電梯、電焊機、空氣壓縮機和其它感應性負荷），根據統計，在美國：由于電涌給各行業造成的停產、時間的損失、設備維修、過早地更換設備等直接損失每年高達260億美金，在中國，據有關統計，在保修期內出現問題的電氣產品中，有63%是由于電涌產生的。我司依據GB/T17626.5  IEC61000-4-5對浪涌（沖擊）抗擾度試驗，提供220V電源10KA浪涌防護方案，以供大家參考。

測試波形：

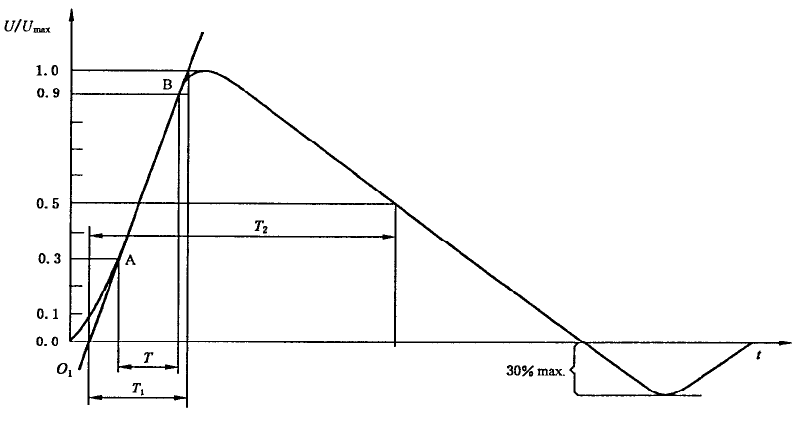

開路電壓波形1.2/50μs      T1=1.2μs    T2=50μs

短路電流波形8/20μs     T1=8μs    T2=20μs

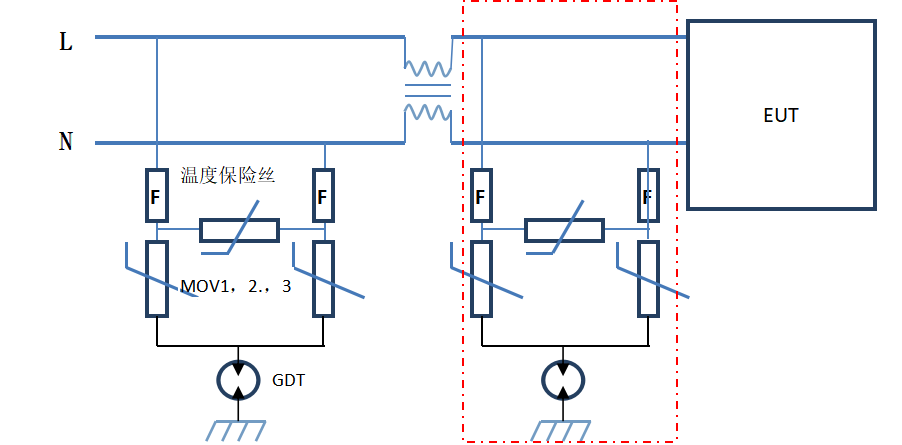

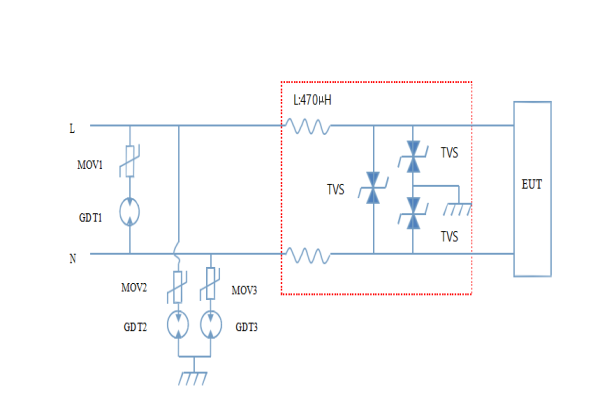

220V保護方案推薦：

器件選擇：

如果在測試過程中，浪涌的殘壓過高，導致被測設備損壞，則可以在共模線圈后面增加一級防護（紅色虛線內），器件的選擇可以和前一級一樣，也可以選擇通流量稍小的壓敏電阻和氣體放電管以節省成本。

有問題，可聯系音特電子。

產品選型

關注公眾號：音特電子，輕松了解。
