目的：

電涌顧名思義就是超出正常工作電壓的瞬間過電壓，其來源分為外部來源（雷電和電網中開關操作等在電力線路上產生的過電壓）和內部來源（空調、電梯、電焊機、空氣壓縮機和其它感應性負荷），根據統計，在美國：由于電涌給各行業造成的停產、時間的損失、設備維修、過早地更換設備等直接損失每年高達 260 億美金，在中國，據有關統計，在保修期內出現問題的電氣產品中，有 63%是由于電涌產生的。我司依據 GB/T17626.5 IEC61000-4-5對浪涌（沖擊）抗擾度試驗，對低壓直流防雷保護方案做了一些整理和測試，以供大家參考。

1. 通用的低壓直流保護方案

特點：

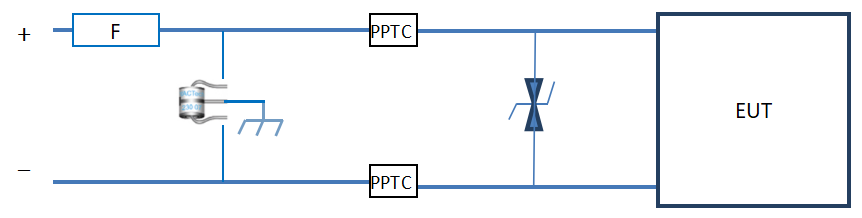

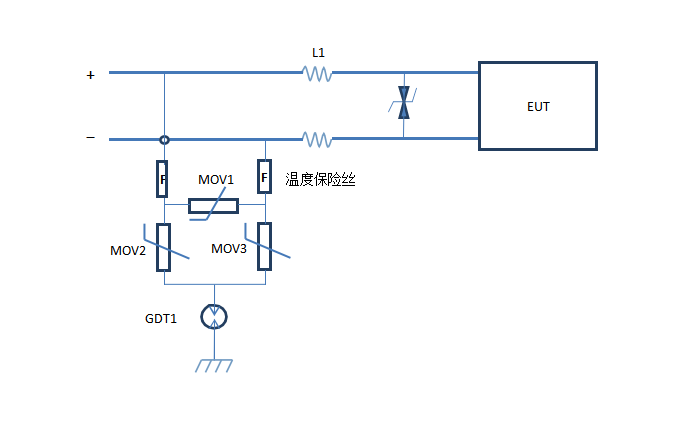

壓敏電阻做粗保護，TVS瞬態抑制二極管做細保護，用電感或者PPTC自恢復保險絲耦合，浪涌的殘壓很低，溫度保險絲 F 是為了讓壓敏電阻或者 TVS 短路失效后脫落電路，以防止短路電流過大造成火災。

如果沒有地線，可在“+”“-”間使用一個壓敏電阻14D820K 和一個氣體放電管做初級保護，中間用電感或者 PPTC自恢復保險絲做耦合，次級使用 TVS瞬態抑制二極管做細保護。

以上方案滿足： IEC61000-4-5 10/700US 6KV /150A，1.2/50US&8/20US6KV /3KA

音特研發組：（www,yint,com.cn）

音特電子TVS、ESD、MOV、GDT等產品，主要應用于工業與儀器儀表領域的以下方面：

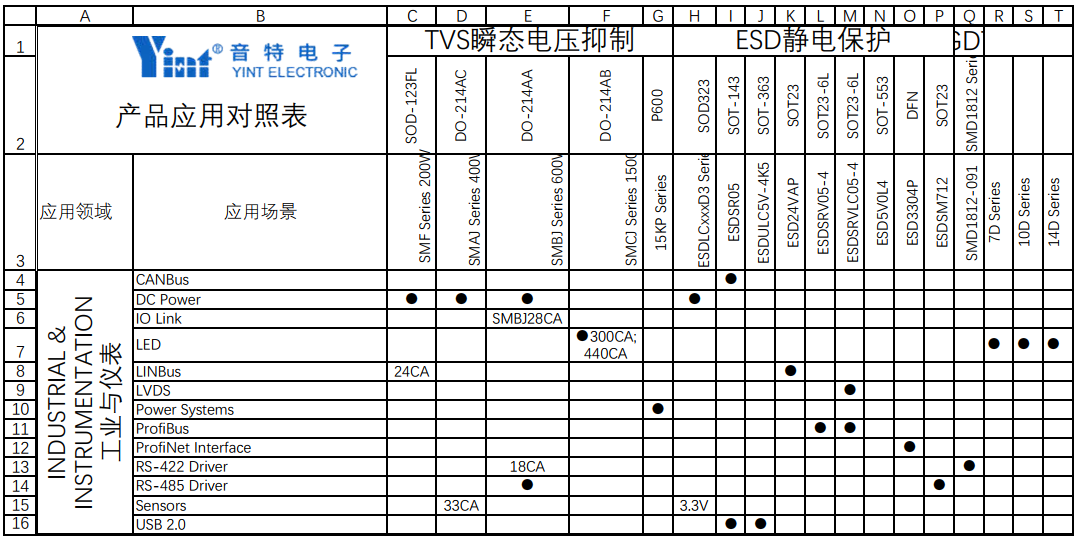

其中部分產品的應用列表為：

歡迎與音特技術工程師探討，以及申請免費樣品！

繼電器廣泛應用于消費電子產業和工業設備中，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），它實際上是用較小的電流去控制較大電流的一種"自動開關".故在電路中起著自動調節、安全保護、轉換電路等作用。

繼電器可能因為過流或者過壓而損害，繼電器由一對或者幾對觸點和繞組組成。當繞組中有電流流過時，觸點便會打開或者閉合。當繼電器把流到感性負載的電流中斷時，會出現電壓尖脈沖，這是一個常見的問題。嚴重時，電壓尖脈沖會超過繼電器觸點的額定電壓，從而損壞觸點?？赡軙蝗粨p壞而且很嚴重，或者非常緩慢，要在多年后才能體現。

此外，當觸點斷開、電流中斷時，如果在繼電器觸點中流過的電流過大，也會造成損壞。電流過大、電壓過高還會損壞繼電器的繞組。如果繼電器繞組是設計成在正常工作的情況下只在短時間里有電流流過的話，在意外地有電流長時間流過時，電流雖然是在正常工作的范圍之內，最終也會把繞組燒壞。

1.電路保護方案

保護繼電器的方法有很多種，自恢復保險絲 PPTC 是常用的過流保護器件,它的特點是電路在正常工作時 PPTC 的電阻很小，對電路幾乎沒有影響，而當有過電流出現時，PPTC 的阻值迅速增大，使流經的電流降低到很低的水平。只有當電路切斷，并排除故障，PPTC 重新冷卻，才會恢復到低阻態的狀態。PPTC 最大的優勢是具有可復位功能，有助于降低維護成本，提高客戶滿意度。

 而壓敏電阻 MOV 是一種常用的過壓保護器件，它的特點是，在一定電流電壓范圍內電阻值隨著電壓的變化而變化，電氣特性與兩只背對背連接的硅穩壓二極管非常相似，有著毫微秒級的響應速度， 當電路電壓正常時，MOV 的阻值很高，相當于斷路，而當有尖峰電壓時，他提供非線性的電流導通通道，將電壓限制在一定范圍內，從而達到保護電路的目的。MOV 選型時，注意的參數主要是壓敏電壓和通流量的選擇，具體請咨詢音特電子。

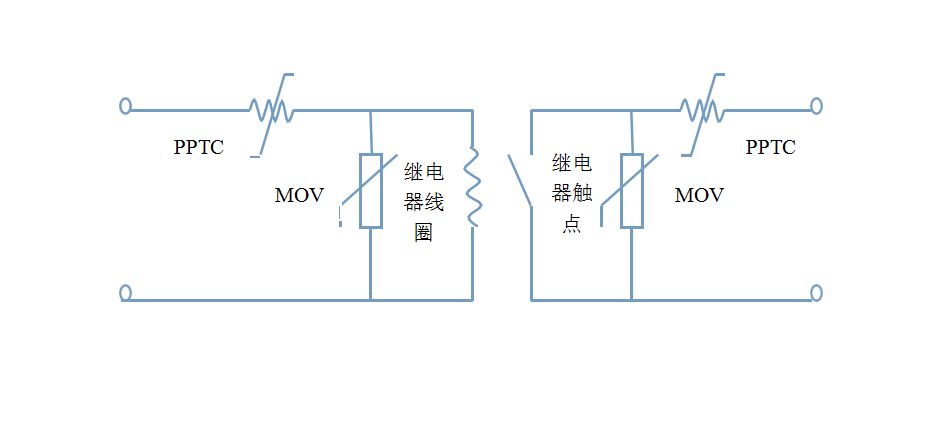

下圖給出一種典型的繼電器保護電路，PPTC 與繼電器線圈，繼電器觸點串聯，在故障和意外過載時可限制電流，PPTC 的選擇，首先考慮 PPTC 的耐壓，還有繼電器工作的最大穩態電流，還有動作時間，溫度等等問題，詳情可咨詢音特電子。MOV 與觸點并聯，可有效的防止觸點的。

繼電器始終是會失效的，我們做保護，主要是希望延長繼電器的使用時間，因為觸點始終會積碳， 老化，其表面不如最初那樣清潔。在繼電器壽命臨近后期時，其接觸電阻會迅速增大。

關注公眾號：音特電子，輕松了解。

關鍵詞：繼電器的過流過壓保護、PPTC自恢復保險絲、壓敏電阻。

音特電子解決方案：www.www.ztby8.com

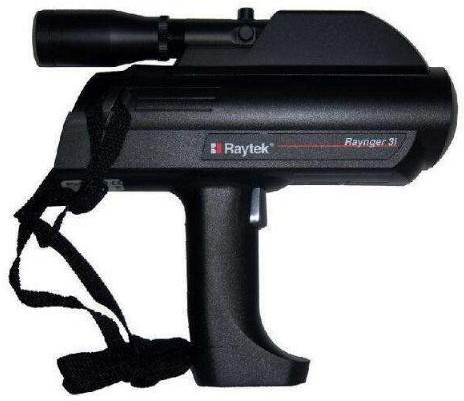

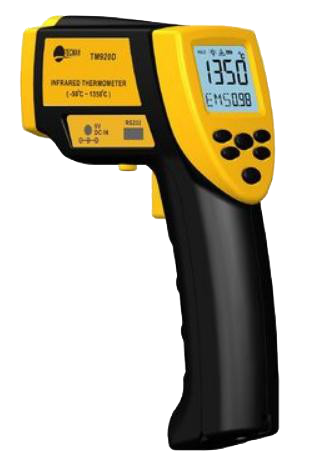

幾乎沒有一個物理量像溫度一樣，如此頻繁地進行測量；通過紅外線測量溫度有各種可能性。除了傳統的溫度計之外，高溫計（也稱為激光測溫儀或紅外測溫儀）用作溫度測量儀已被有效驗證。應用廣泛，如鋼鑄造、爐溫、機器零件、玻璃及室溫、體溫等各種物體表面溫度的測量，針對特殊應用場景， 我司均有集約化的產品配合此類產品，滿足各種需求。

一．產品應用優勢：

1.1.延長測試槍使用壽命，具有過流保護和過壓保護

1.2.有助于減少測試的干擾，提高穩定性、提高產品 EMC 性能

1.3.提高類似 MLX90614 芯片的 ASSP 性能

1.4.符 合 IEC 61000-4-2 (ESD）Air discharge: ±15kV Contact discharge: ±8kV

1.5.IEC61000-4-4 (EFT) 40A (5/50ns)

1.6.IEC61000-4-5 (Lightning) 12A (8/20μs)

二．典型應用產品：

三．應用拓撲：

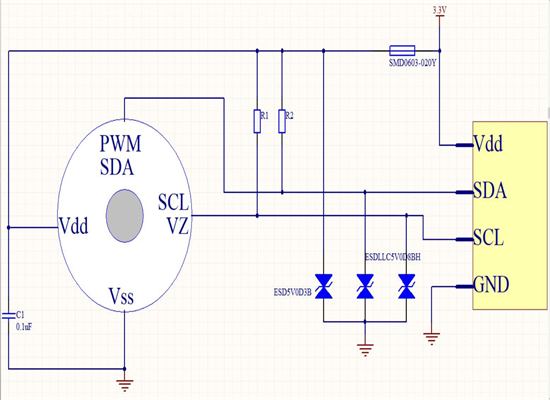

四．器件與工作電壓選擇：

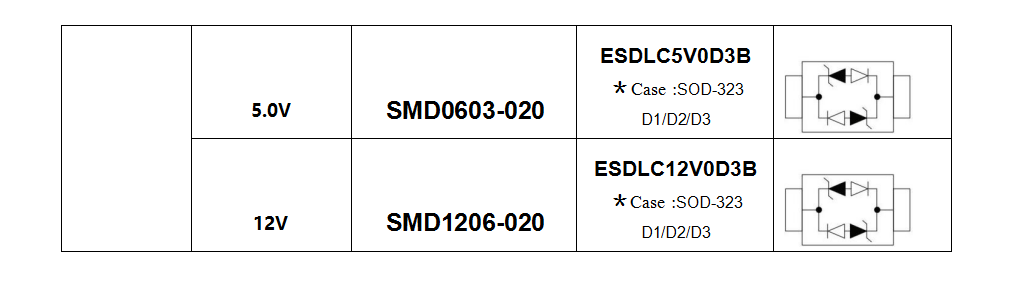

我司有多種封裝形式可供選擇,如：SOD523/SOD-923/DFN1006

五．應用說明：

5.1.過流保護的必要性，正常設備在使用過程，用戶在更換外部電池或電源過程；很容易產生尖峰電流，對于紅外芯片 A/D 采集器件是致命；更是關鍵的設計，紅外傳感內部設計齊納二極管，當二極管 PN 結短路失效，導致電池短路；在石油化工行業將會導致火災現象，造成更大的損失！

5.2.ESD 靜電保護的必需性，此類產品的使用環境很惡劣，主要是人體的靜電轉移產生的瞬間寬脈沖的電壓；還有在特殊工況場景，環境的影響更是不可控制。

六．產品特性：

6.1.防護器件大量用于汽車，工業品產品，具有高性能！

6.2.器件體積集約化，貼片 SMT 式

6.3.低寄生電容

6.4.ROHS 材 料

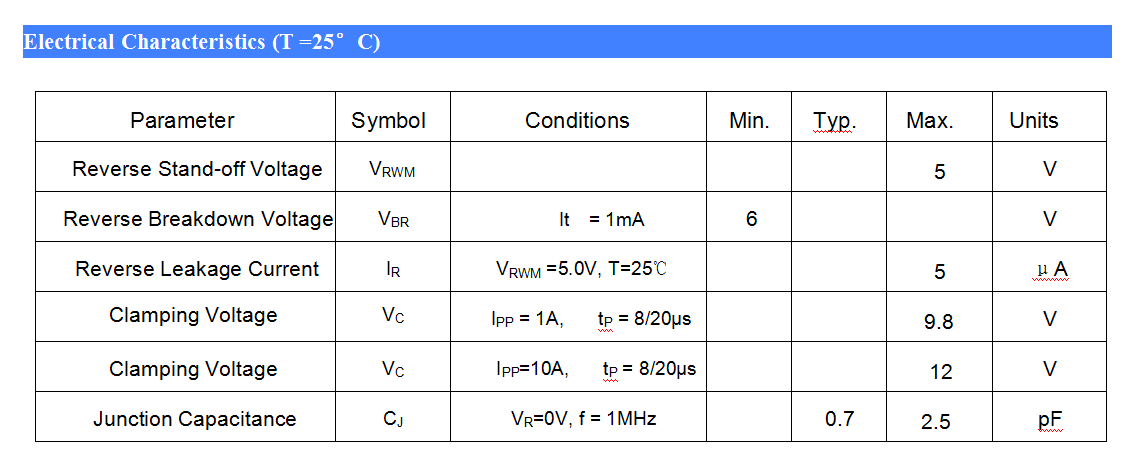

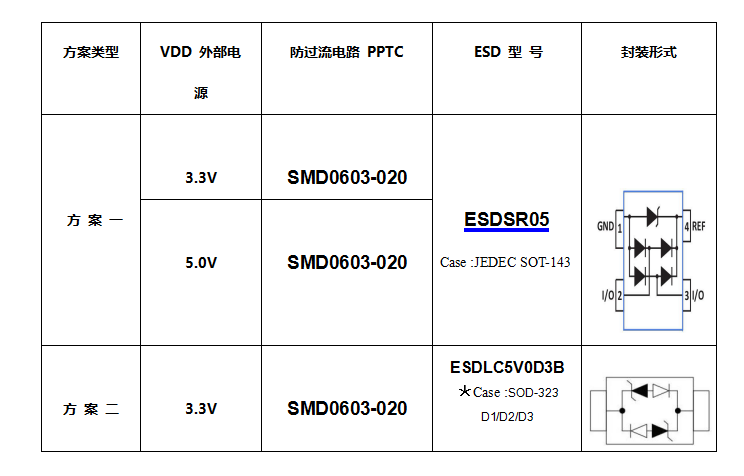

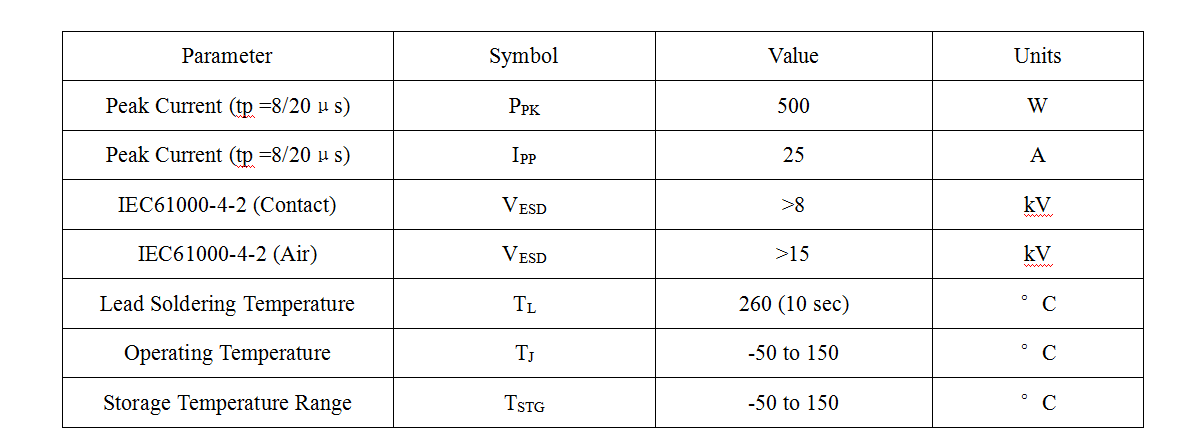

7．電氣參數（Ta：25℃)：

ESDSR05:

關注公眾號：音特電子，輕松了解。

關鍵詞：紅外溫槍防護方案、PPTC自恢復保險絲、ESD靜電二極管。

注：音特電子研發組（www.www.ztby8.com）

防雷電路主要是為了吸收電路浪涌和瞬變產生的尖峰電壓和抑制過電壓，以保護變頻器主回路。

通用的電路1：

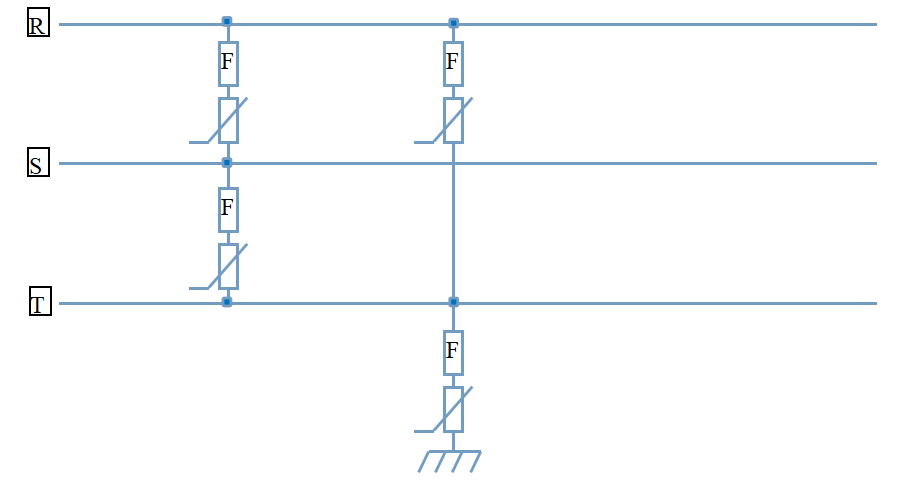

使用較少的器件，4個壓敏電阻和保險絲的組合，壓敏電阻使用20D102K；保險絲使用10A慢斷的保險絲，保險絲的主要作用是在壓敏電阻老化短路失效后，使其和主電路脫離，防止火災。

通用電路2：

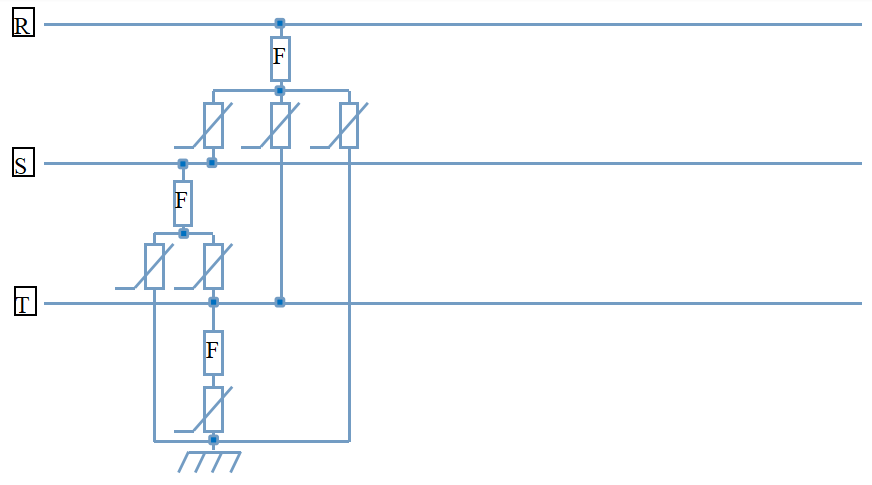

使用的器件較多，6個壓敏加上3個保險絲，共差模全防護，壓敏電阻使用20D102K，保險絲使用10A慢斷保險絲。

如果有浪涌的具體要求，或者耐壓方面的要求，方案需更改，具體可聯系我們技術人員。

目的：

電涌顧名思義就是超出正常工作電壓的瞬間過電壓，其來源分為外部來源（雷電和電網中開關操作等在電力線路上產生的過電壓）和內部來源（空調、電梯、電焊機、空氣壓縮機和其它感應性負荷），根據統計，在美國：由于電涌給各行業造成的停產、時間的損失、設備維修、過早地更換設備等直接損失每年高達260億美金，在中國，據有關統計，在保修期內出現問題的電氣產品中，有63%是由于電涌產生的。我司依據GB/T17626.5  IEC61000-4-5對浪涌（沖擊）抗擾度試驗，對低壓直流防雷保護方案做了一些整理和測試，以供大家參考。

測試波形：

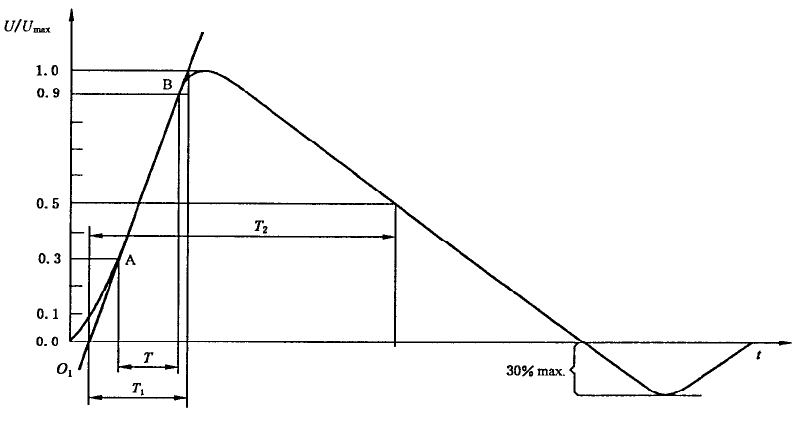

    開路電壓波形1.2/50μs      T1=1.2μs    T2=50μs

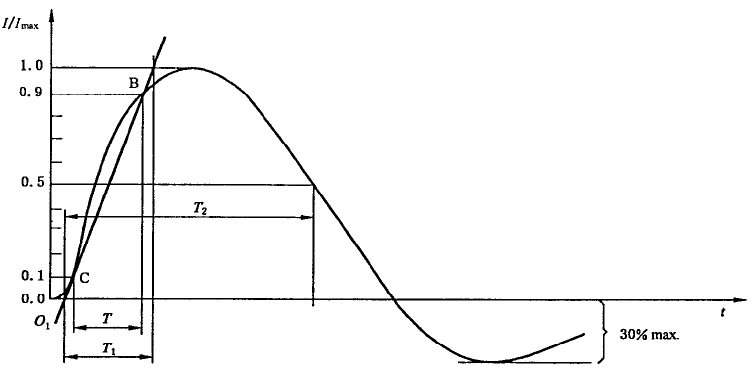

短路電流波形8/20μs     T1=8μs    T2=20μs

客戶要求：

直流供電電壓5V,供電電流常規2A，峰值可達5A，浪涌等級暫定為2KV。

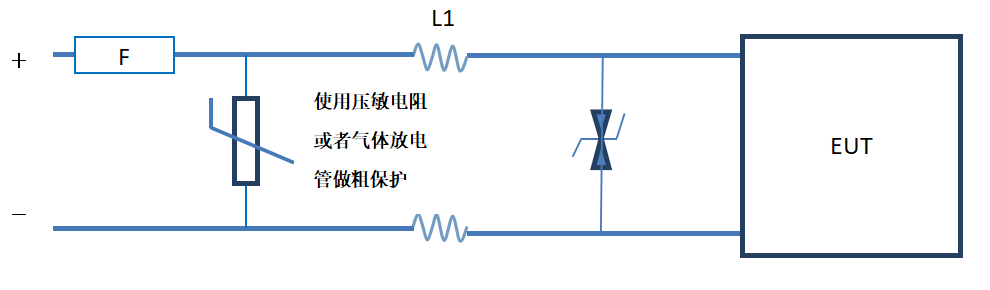

低壓直流保護方案：

特點：

壓敏電阻或者氣體放電管（大通流器件）做粗保護，TVS做細保護，用電感退耦，因為TVS的響應速度比壓敏或者氣體放電管快，使用電感的目的是當大浪涌出現時，使大部分能量通過壓敏或者氣體放電管泄放，剩余的小部分殘壓，通過TVS再次抑制，最終將浪涌削弱到EUT能承受的水平。最前端保險絲的作用是當后面壓敏出現老化失效或者TVS出現異常時，能夠及時斷開電路，推薦使用慢斷的保險絲。

由于客戶電源的電流較大，空心電感可能比較難找，如果能夠只使用壓敏或者氣體放電管，浪涌的殘壓后面電路能夠承受，則只需使用壓敏或者氣體放電管。以下是，只使用壓敏或者氣體放電管，電路的殘壓：

供電電壓 5V

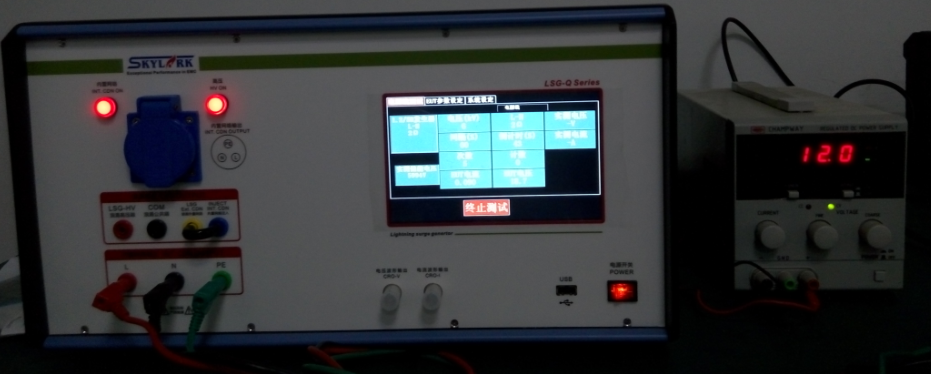

測試儀器 8/20綜合波浪涌發生器如下：

測試電壓2KV:

將壓敏或者氣體放電管直接并在“+”“-”線上，打浪涌通過示波器查看殘壓。

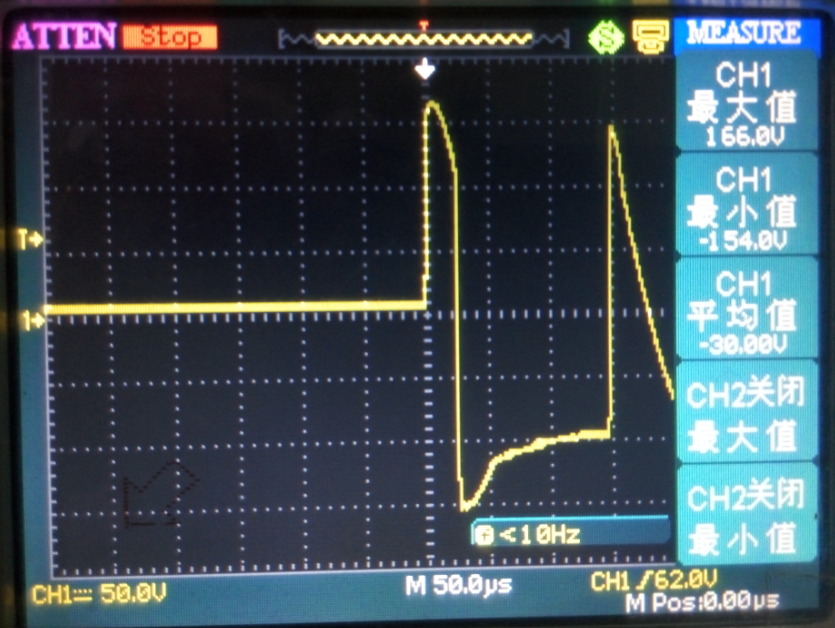

壓敏電阻14D820K的殘壓：

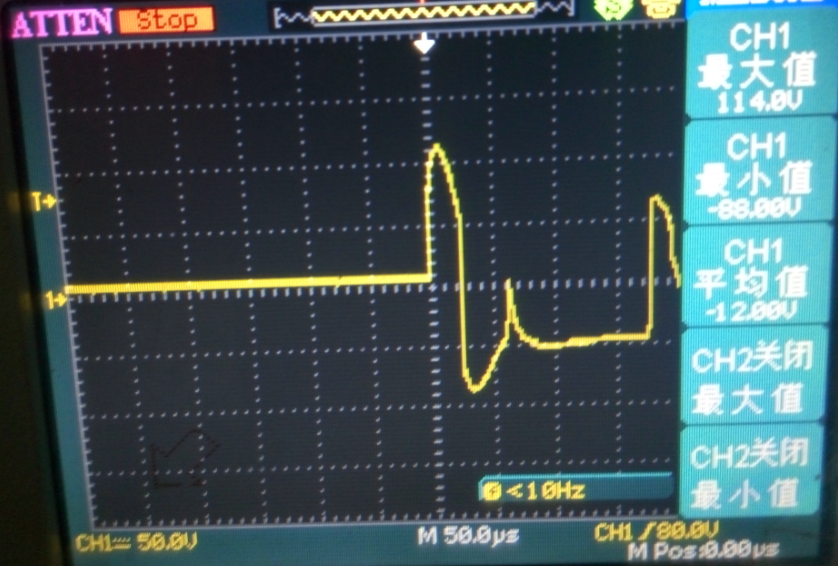

   壓敏電阻14D的殘壓：

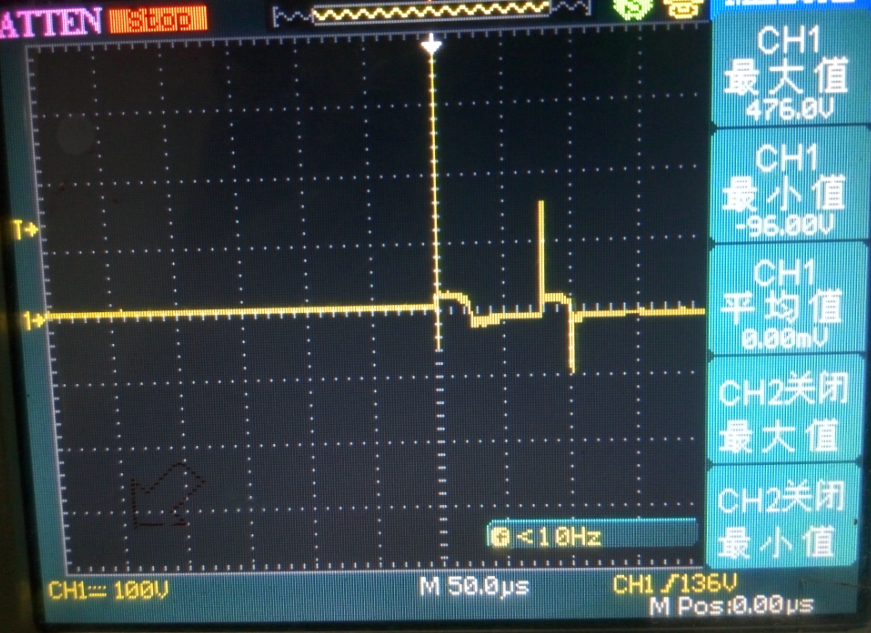

氣體放電管1812-091的殘壓：

由于氣放管的響應速度最慢，所以他抑制后的峰值電壓最高，但是由于它是開關型器件，所以他的殘壓還是比較低的。

關鍵詞：TVS二極管、壓敏電阻14D820K、氣體放電管1812-091。

如有問題，可聯系技術人員快速為您解決：

  （https://www.www.ztby8.com）

  12V直流電源保護方案：

特點：

使用氣體放電管（大通流器件）做粗保護，當有接地線時，推薦使用3pin的氣放管3R090L（M）-8，但沒有地線時，使用2pin的氣放管2R090L（M）-8。TVS做細保護，用電感退耦，因為TVS的響應速度比氣體放電管快，使用電感的目的是當大浪涌出現時，使大部分能量通過氣體放電管泄放，剩余的小部分殘壓，通過TVS再次抑制，最終將浪涌削弱到EUT能承受的水平。

最前端保險絲的作用是TVS出現異常時，能夠及時斷開電路，根據客戶電路的電流選擇保險絲，保險絲選擇時要注意，當浪涌測試時，瞬間電流很大，有幾千安培，此時保險絲不能斷開，需要保險絲抗浪涌能力強，一般推薦使用慢斷的保險絲。

浪涌測試波形：

開路電壓波形1.2/50μs  T1=1.2μs T2=50μs

短路電流波形8/20μs     T1=8μs    T2=20μs

客戶要求：

防雷電路能承受6KV-8KV的浪涌。

測試器件以及儀器：3R090L-8,150uH空心電感2個，SMDJ15CA，8/20綜合波浪涌發生器，直流電源，示波器。如下所示：

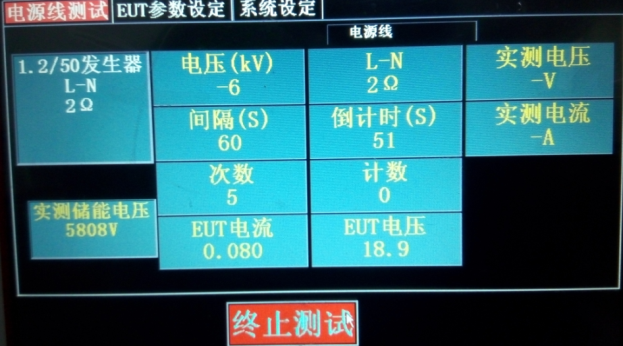

測試電壓差模±6KV各測試5次：

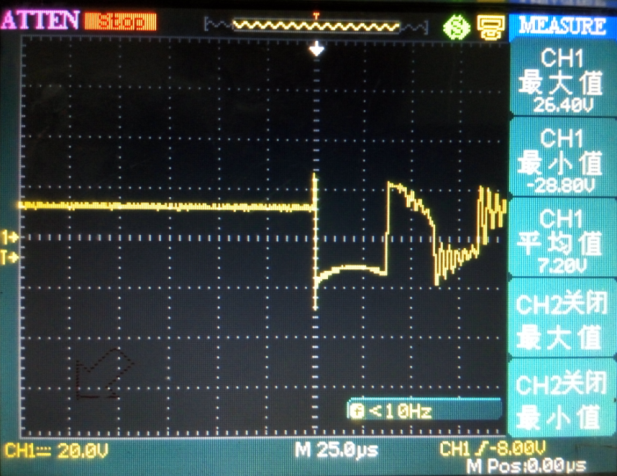

然后通過示波器查看TVS輸出端的電壓，如下所示：

從±6KV的測試結果來看，經過放浪涌電路后，浪涌殘壓很低，一般都能滿足客戶EUT的要求。從器件選型上來看，氣體放電管最高能承受瞬間電流20KA，完全能夠滿足客戶8KV浪涌的要求。

   關鍵詞：氣體放電管3R090L-8、TVS二極管SMDJ15CA、保險絲。

   如有問題，可聯系技術人員

（https://www.www.ztby8.com）
