一 國內及國際行業標準
1.1 工業互聯網邊緣計算 邊緣網關管理接口要求》（YD/T 6119 - 2024）自2025年4月1日實施，它規定了工業互聯網邊緣網關的北向接口技術要求，包括網元管理接口和虛擬化資源管理接口要求，適用于邊緣網關節點與邊緣云的交互和通信，為二者之間的順暢溝通奠定了基礎
1.2 《工業互聯網邊緣計算 邊緣節點模型與要求 邊緣控制器》規范了邊緣計算節點中的邊緣控制器的模型與要求，確保邊緣控制器在整個系統中穩定運行，準確執行控制任務
1.3 《工業互聯網邊緣計算 邊緣節點模型與要求 邊緣云》對邊緣計算節點中的邊緣云的模型與要求進行了規范，使得邊緣云能夠高效地存儲和處理數據，為邊緣計算提供強大的支撐
1.4 《工業互聯網邊緣計算 邊緣網關技術要求及測試方法》規定了工業互聯網邊緣網關的技術要求及測試方法等內容，為邊緣網關的研發、生產和檢測提供了明確的標準
1.5 《T/JSPAA 006 - 2024工業互聯網邊緣計算網關技術要求》作為中國團體標準，規定了工業互聯網邊緣計算網關參考架構，以及硬件功能、軟件基本功能等方面的要求，從多個維度保障了邊緣計算網關的質量和性能
國內與國際標準對比
1.6 在國際上電磁兼容性測試標準主要有IEC標準、ISO標準、EN標準、FCC標準、CISPR標準、MIL - STD標準等。其中IEC標準是關于電磁兼容性的國際標準，為全球電磁兼容測試提供了通用的準則
1.7 不同地區的標準在具體要求和側重點上存在差異，例如EN標準是歐洲標準，對設備的電磁兼容性要求較為嚴格，在輻射放射測試、傳導抗擾測試等方面都有詳細的限值規定；而FCC標準是美國標準，更注重設備對美國本土電磁環境的適應性
1.8 了解國際標準差異，有助于邊緣計算網關在全球市場的推廣和應用，滿足不同地區客戶的需求，確保產品在國際市場上的競爭力
二 EMC電磁兼容標準解讀
2.1 傳導放射測試（CE）傳導放射測試主要測試設備通過電源線或信號線等傳導途徑向外部發射的電磁干擾信號。限值根據不同頻率范圍有具體規定，如EN55011等標準中有詳細要求。在低頻段，限值相對寬松，但隨著頻率升高，限值逐漸嚴格，以確保設備不會對周圍的電子設備產生過大的干擾
2.2 輻射放射測試（RE）輻射放射測試檢測設備向周圍空間輻射的電磁干擾信號強度。不同頻段有相應的輻射限值標準，如EN55011對不同產品在不同距離下的輻射發射有明確限制。對于靠近人體使用的設備，其輻射限值要求更為嚴格，以保障人體健康
三 內部核心模塊
處理器模塊 是邊緣計算網關的核心模塊之一，它完成數據處理、協議解析、邊緣計算等核心任務。CPU、GPU、ARM處理器，具有強大的計算能力，能夠快速處理大量的數據，滿足邊緣計算對實時性和高效性的要求，為整個網關的穩定運行提供了有力支持
存儲模塊 包括內存和外存，用于暫存和長期存儲數據、程序等。如DDR3內存能夠快速讀寫數據，為處理器提供高效的數據支持，保證系統的運行速度；eMMC閃存則適合長期存儲數據和程序，即使在斷電情況下，數據也不會丟失，確保了網關運行的穩定性和數據的安全性
通信模塊實現與外部設備或網絡的連接，它包含有線以太網模塊、4G/5G通信模塊、Wi - Fi模塊、藍牙模塊等。有線以太網模塊提供穩定高速的網絡連接，適用于對數據傳輸速度和穩定性要求較高的場景；4G/5G通信模塊則使網關能夠?qū)崿F(xiàn)遠程無線通信，方便在移動場景或偏遠地區使用；Wi - Fi模塊和藍牙模塊則用于短距離無線通信，便于連接周邊的智能設備，實現數據的交互和共享
電源管理模塊負責將輸入電源轉換為各模塊所需的穩定電壓，并進行電源分配和管理。有的還具備電源反接保護等功能，確保在電源接入錯誤時，不會對網關設備造成損壞，保障了設備的安全穩定運行，延長了設備的使用壽命
傳感器接口模塊用于連接各類傳感器，實現數據采集。如GPIO、ADC、IIC、UART、PWM、SPI等接口，每種接口都有其獨特的功能和適用場景。GPIO接口可用于連接簡單的數字傳感器，實現基本的信號輸入輸出；ADC接口則用于將模擬信號轉換為數字信號，便于處理器處理，適用于連接溫度、壓力等模擬傳感器
安全模塊保障設備和數據的安全，它包括加密芯片、安全認證模塊等。加密芯片對數據進行加密處理，防止數據在傳輸和存儲過程中被竊取或篡改；安全認證模塊則對訪問設備的用戶進行身份認證，確保只有授權用戶才能訪問設備和數據，保護了設備和數據的安全性

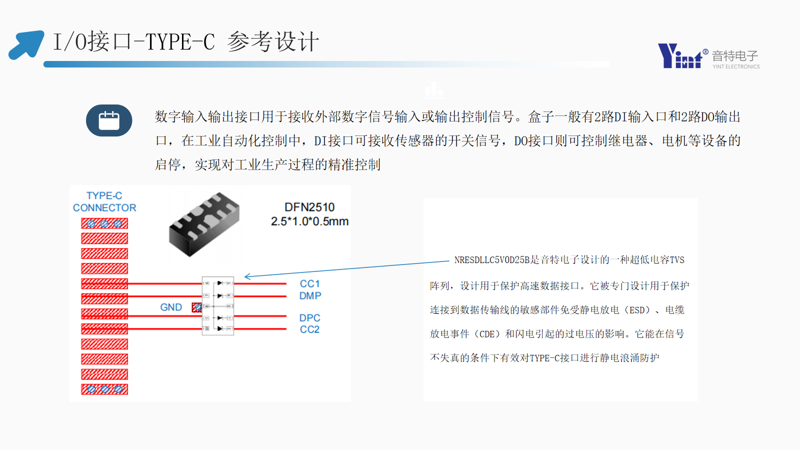

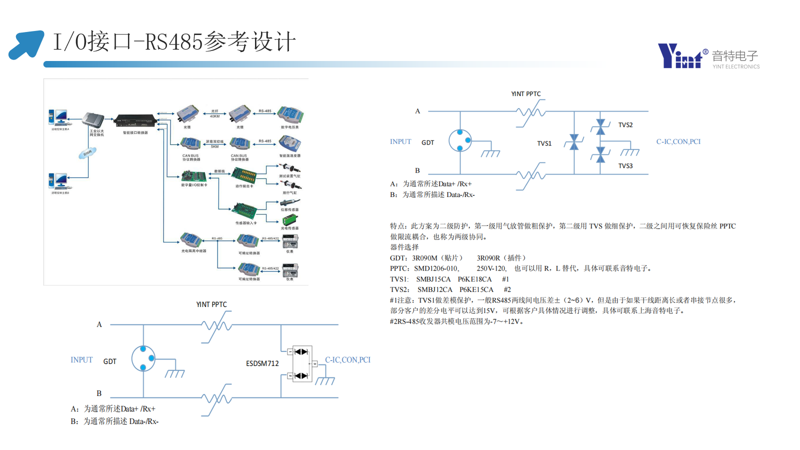

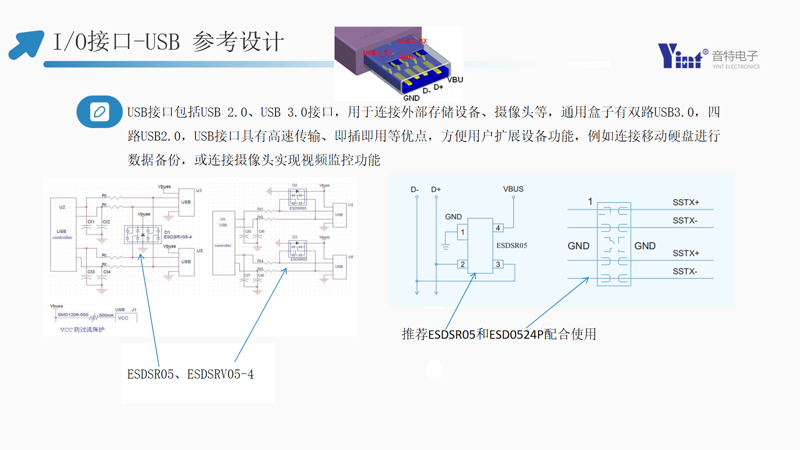

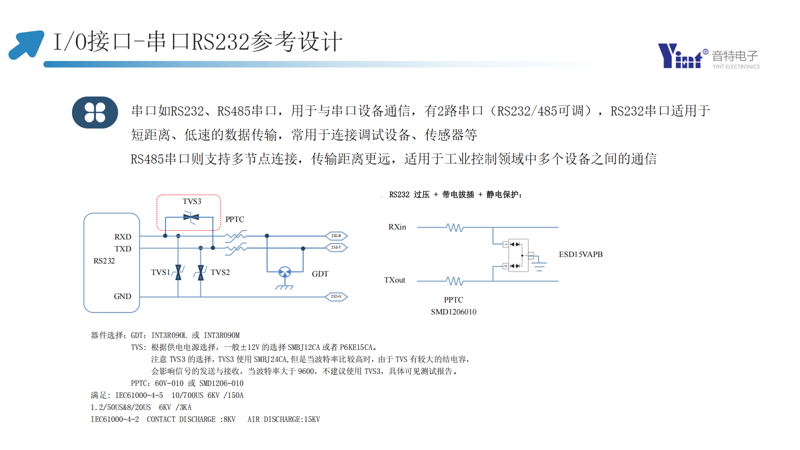

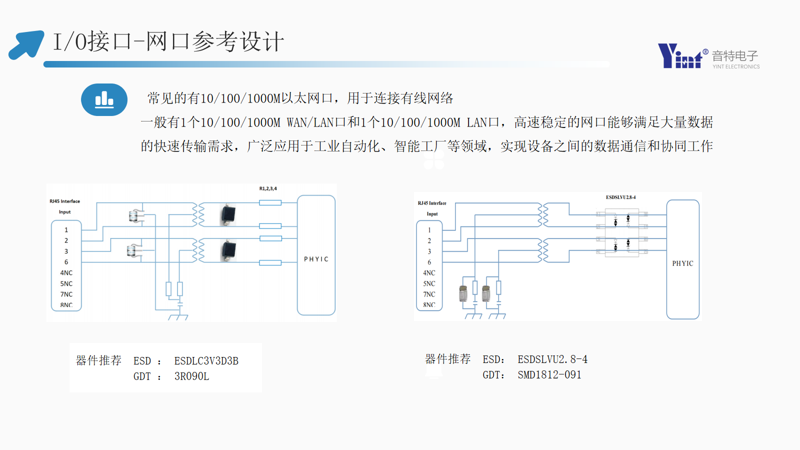

四 I/O接口類型及應用
五 供電電壓
常見的供電電壓有DC 12V、DC 24V、DC 48V等。通常采用DC12V電源適配器供電，這種電壓適用于一些小型設備或?qū)囊筝^低的場景；寬范圍支持DC輸入電壓12/24/48 VDC（9.6 ~ 60 VDC）且有兩路冗余電源輸入，寬電壓范圍和冗余電源設計使其能適應更復雜的工作環境，保障設備在不同供電條件下的穩定運行，即使一路電源出現故障，另一路電源仍可保證設備正常工作
六 EMC參考電路
芯片交換器：核心部件，負責數據包的轉發與處理，支持多種網絡協議和數據通信方式，決定網絡的數據吞吐能力和效率
處理器（CPU）：運算和控制核心，承擔路由表查找、數據包轉發等計算任務，多核處理器可同時處理多任務，提高數據處理速度和效率
端口：常見有 RJ45 端口、光口、SFP 端口、SFP + 端口、QSFP + 端口、USB 端口、Console 端口等，用于連接不同設備，實現數據交換
背板：提供業務接口和數據轉發聯系的通道，背板帶寬是評估交換機性能的重要指標。
內存（RAM）：為 CPU 運算提供動態存儲空間，存儲正在運行的程序和當前數據，具有緩存功能，可提高整體性能
閃存（Flash）：用于永久性保存配置文件、系統軟件和其他重要數據，確保交換機斷電后數據不丟失
管理與監控模塊：用于遠程管理和監控交換機的運行狀態，可進行配置管理、性能監測、故障診斷等操作，確保交換機穩定運行
附加功能模塊：如支持 VLAN（虛擬局域網）、QoS（服務質量）等功能，可根據具體需求為交換機增加相應的額外功能，提升其性能和功能多樣性
問題表現：工業交換機產生的高頻干擾信號通過電源線傳導，對同一電源網絡中的其他設備造成干擾，使其工作異常
解決方法：在電源輸入端安裝電源濾波器，抑制高頻干擾信號；采用隔離變壓器，將交換機電源與其他設備電源隔離；合理布線，避免電源線與信號線平行敷設
問題表現：交換機內部的電子元件和電路在工作時會產生電磁輻射，干擾周圍的電子設備，影響其正常工作
解決方法：將交換機安裝在金屬屏蔽柜內，并確保屏蔽柜良好接地；對信號線纜采用屏蔽線，并將屏蔽層兩端接地；合理布置設備位置，增大與其他敏感設備的距離
問題表現：接地不良會導致交換機電位不穩定，產生接地環路電流，引入干擾信號，影響設備的正常運行和安全性。
解決方法：確保交換機有獨立、可靠的接地系統，接地電阻符合要求；采用單點接地或多點接地方式，根據實際情況優化接地布局；避免不同類型的接地相互干擾
問題表現：干擾信號通過交換機的輸入輸出信號線傳導，導致信號失真、數據傳輸錯誤，影響網絡通信質量
解決方法：對信號線進行合理布線，與電源線保持一定距離，避免平行走線；在信號線上安裝共模電感、磁珠等濾波元件，抑制共模和差模干擾；對信號接口進行隔離和濾波處理
問題表現：靜電可能通過交換機的輸入輸出接口、外殼等部位放電，損壞內部電子元件，導致交換機故障
解決方法：在輸入輸出接口電路中增加靜電保護元件，如靜電放電二極管等；對交換機的外殼進行防靜電處理，采用防靜電材料；操作人員在接觸設備時，應佩戴防靜電手環等防護用品
