ESD保護二極管的PN 結結構（如平面型、溝槽型）如何影響其ESD泄放能力？

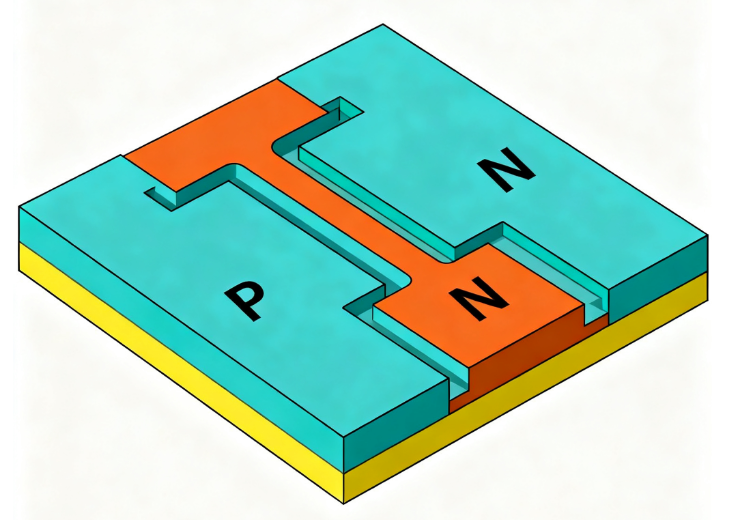

1.平面型 PN 結：

PN結位于芯片表面，結面積易做大，可承受更大的ESD脈沖電流（如:HBM 15kV），但寄生電容較大（因結面積大），且表面易受污染物影響導致?lián)舸╇妷翰环€(wěn)定，適用于低頻、大電流防護場景（如:電源VBUS）

1.1 平面型 PN 結是一種通過平面工藝（如光刻、擴散或離子注入）在半導體晶片表面形成的 PN 結結構

     其核心特點是整個PN 結平面化地分布在硅片表面，并通過二氧化硅（SiO?）氧化層實現保護和隔離，這與早期的點接觸型或臺面型 PN 結形成鮮明對比

1.1.1 結構特點與制造工藝 : 平面工藝的核心步驟

• • 氧化層生長：在 N 型硅襯底表面熱生長一層二氧化硅（SiO?），作為后續工藝的掩蔽層
  • 光刻定義區域：通過光刻技術在氧化層上刻蝕出窗口，暴露出需要摻雜的區域。例如，若要形成 P 型區，需在窗口處注入或擴散硼（B）等受主雜質
  • 選擇性摻雜：雜質通過擴散或離子注入進入暴露的硅表面，在硅片內部形成 P 型區，與原始 N 型襯底交界處即形成 PN 結
  • 金屬電極制備：最后通過光刻和蒸鍍工藝在 P 區和 N 區表面分別沉積金屬（如鋁）電極，實現外部電氣連接

• • 雜質掩蔽：未被光刻窗口暴露的氧化層可阻擋雜質擴散，確保 PN 結僅在目標區域形成
  • 表面鈍化：氧化層覆蓋 PN 結表面，減少表面缺陷和漏電流，顯著提升器件穩定性和可靠性
  • 絕緣隔離：氧化層作為天然絕緣體，可在集成電路中隔離相鄰器件，避免短路

1.1.2  其他 PN 結結構的對比

• 臺面型 PN 結
• • 結構：通過蝕刻形成 “臺階狀” 結構，PN 結暴露于側面，需額外鈍化層保護
  • 優勢：電場分布更均勻，耐壓能力強（可達數千伏），適用于高壓器件（如功率二極管）
  • 劣勢：工藝復雜、成本高，且因側面暴露導致漏電流較大
• 點接觸型 PN 結

• • 結構：通過金屬絲與半導體表面點接觸形成，PN 結面積極?。ㄈ缥⒚准墸?/span>
  • 優勢：結電容?。?1pF），適合高頻檢波或小信號處理
  • 劣勢：無法承受大電流，穩定性較差

1.1.3 性能特點與應用場景

• 性能優勢

• • 高電流承載能力：平面型 PN 結的接觸面積大（可達平方毫米級），可通過數安培至數十安培的電流，例如快速二極管和功率整流器。
  • 低漏電流與高穩定性：氧化層的鈍化作用顯著降低表面漏電流，長期工作可靠性高。
  • 適合大規模集成：平面工藝與集成電路制造兼容，可在同一硅片上密集排列大量 PN 結（如芯片中的二極管陣列）。

• 典型應用

• • 整流電路：如 AC-DC 電源中的橋式整流器，利用平面型二極管的大電流能力。
  • 開關器件：在數字電路中作為高速開關，響應速度可達納秒級。
  • 傳感器與光電器件：如平面型光電二極管，通過大面積 PN 結提高光吸收效率

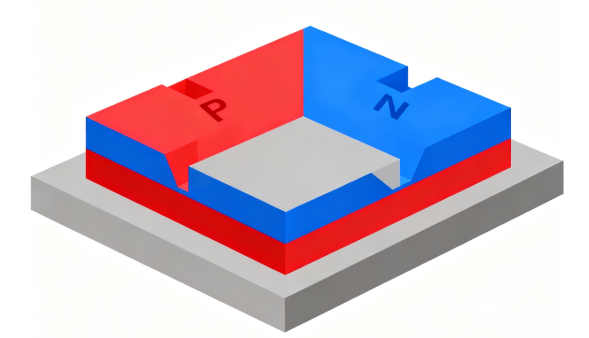

2.溝槽型 PN 結：

通過深溝槽隔離技術將PN結垂直分布于芯片內部，結邊緣電場更均勻，擊穿電壓一致性更好，且結面積可精準控制，寄生電容比平面型低30%-50%（如:<0.5pF），但結面積受溝槽深度限制，電流泄放能力略弱于平面型，適用于高頻信號通路（如HDMI 2.1、DisplayPort）

2.1  結構特點與制造工藝

• • 氧化層生長：在N型硅襯底表面熱生長一層二氧化硅（SiO?），作為后續工藝的掩蔽層
  • 光刻定義區域：通過光刻技術在氧化層上刻蝕出窗口，暴露出需要摻雜的區域。例如，若要形成P型區，需在窗口處注入或擴散硼（B）等受主雜質
  • 選擇性摻雜：雜質通過擴散或離子注入進入暴露的硅表面，在硅片內部形成P型區，與原始N型襯底交界處即形成PN結
• 金屬電極制備：最后通過光刻和蒸鍍工藝在P區和N區表面分別沉積金屬（如鋁）電極，實現外部電氣連接

• • • 雜質掩蔽：未被光刻窗口暴露的氧化層可阻擋雜質擴散，確保PN結僅在目標區域形成
    • 表面鈍化：氧化層覆蓋PN結表面，減少表面缺陷和漏電流，顯著提升器件穩定性和可靠性
    • 絕緣隔離：氧化層作為天然絕緣體，可在集成電路中隔離相鄰器件，避免短路

2.2 與其他PN結結構的對比

• • 結構：通過蝕刻形成 “臺階狀” 結構，PN結暴露于側面，需額外鈍化層保護
  • 優勢：電場分布更均勻，耐壓能力強（可達數千伏），適用于高壓器件（如功率二極管）
  • 劣勢：工藝復雜、成本高，且因側面暴露導致漏電流較大

• • 結構：通過金屬絲與半導體表面點接觸形成，PN 結面積極?。ㄈ缥⒚准墸?/span>
  • 優勢：結電容小（<1pF），適合高頻檢波或小信號處理
  • 劣勢：無法承受大電流，穩定性較差

3.1 性能特點與應用場景

• • 高電流承載能力：平面型 PN 結的接觸面積大（可達平方毫米級），可通過數安培至數十安培的電流，例如快速二極管和功率整流器
  • 低漏電流與高穩定性：氧化層的鈍化作用顯著降低表面漏電流，長期工作可靠性高
  • 適合大規模集成：平面工藝與集成電路制造兼容，可在同一硅片上密集排列大量PN結（如芯片中的二極管陣列）
